Remplacement des composants de la souRce de couRant
9-40
powermax
105 Manuel de service
Dépose du circuit imprimé du processeur de signal numérique
1. Débrancher le connecteur du processeur de signal numérique (1) du haut du circuit du processeur de signal
numérique (3).
Note : cette étape n’est requise que pour les systèmes équipés d’une carte de communication RS485. Sur les
systèmes qui n’en sont pas dotés, le dessus du circuit du processeur de signal numérique ne comporte
aucun connecteur.
2. Retirer les deux vis (2) du circuit imprimé du processeur de signal numérique.

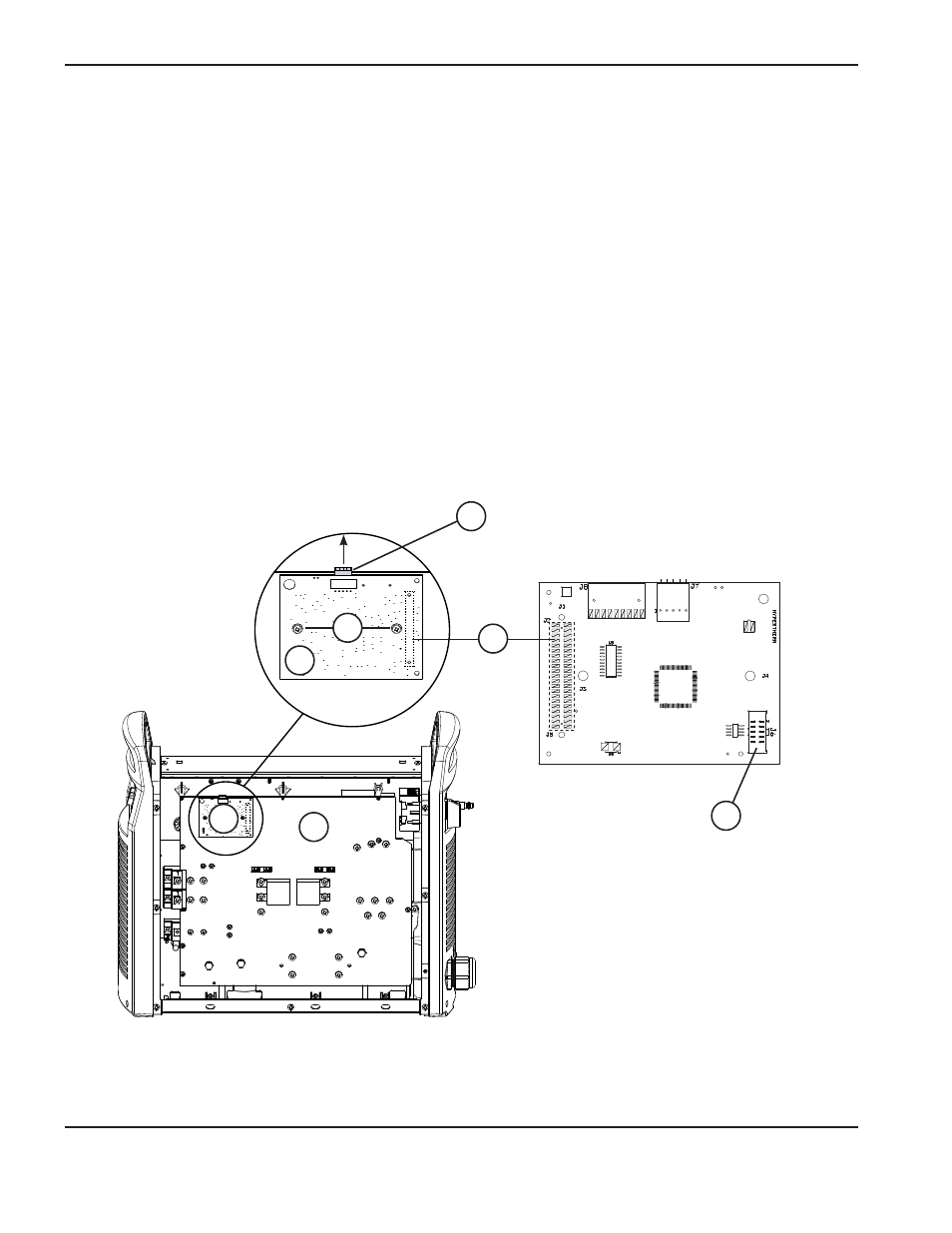

Deux rangées de broches à connecteurs (4) sont situées au dos du circuit du processeur de signal numérique (3)
comme indiqué sur les figures ci-dessous. Le rectangle pointillé représente l’emplacement des broches au dos
du panneau.
3. Tirer délicatement et tout droit sur le circuit imprimé du processeur de signal numérique (3) pour le dégager
du panneau d’alimentation (5). Ne pas plier les broches.
4. Débrancher le câble plat du connecteur du câble plat (6) au dos du circuit du processeur de signal numérique.
Mettre de côté le circuit du processeur de signal numérique.
1
4
6
2
3
3
5
Vue arrière du processeur
de signal numérique
Vue avant du processeur
de signal numérique
