Dépannage et tests système
8-48
powermax
105 Manuel de service
Pour les codes de défaillance de fonctionnement 0-40-0 et 0-40-1 ou les codes de défaillances
du circuit imprimé d’alimentation 3-11-0 et 3-11-1 (modèles 230 – 400 V CE et CSA,
380 V CCC/230 – 400 CE uniquement)
1. Déposer le connecteur (J19) de détecteur de température PFC du circuit imprimé d’alimentation.
2. Vérifier la résistance entre les broches 1 et 2 sur la fiche. La résistance doit être d’environ 5 kΩ.
3. Si la résistance est incorrecte, remplacer les câbles de commande de grille et le module IGBT du PFC.
4. Si la valeur est correcte, débrancher le détecteur de température et mesurer la résistance entre les broches 1 et 2
sur J19 du circuit imprimé d’alimentation. La résistance doit être d’environ 4,7 kΩ.
5. Si la valeur est correcte, remplacer le circuit imprimé du processeur de signal numérique.
6. Si la valeur est incorrecte, remplacer le circuit imprimé d’alimentation.

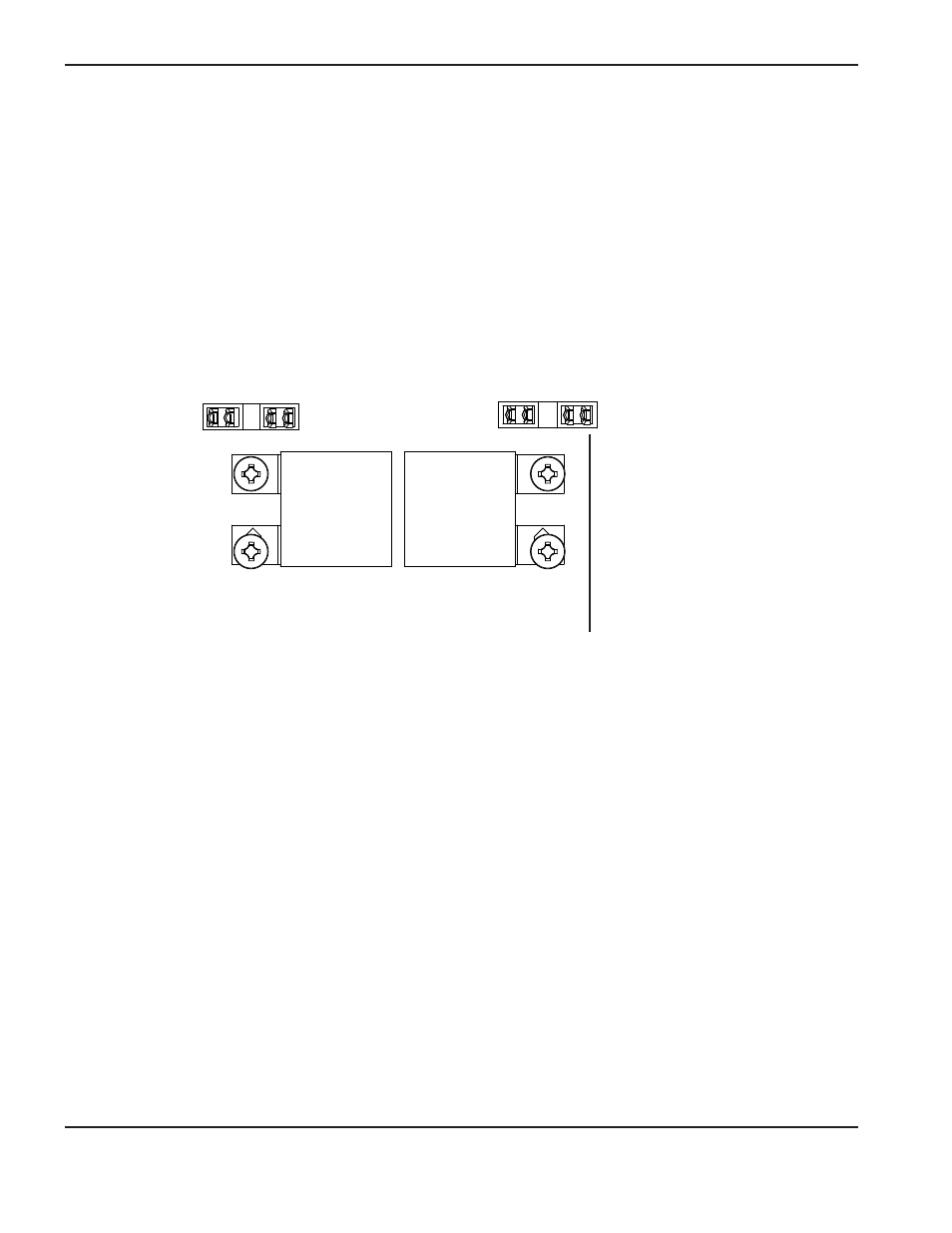

Connexion du détecteur de température PFC
J19 J20 J21 J22
