Dépannage et tests système

powermax

105

Manuel de service

8-15

Légende
1.

Collecteur 1 (C1)

2.

Émetteur 2 (E2)

3.

Collecteur 2, Émetteur 1 (C2, E1)

4.

Grille 1 (G1)

5.

Émetteur 1 (E1)

6.

Émetteur 2 (E2)

7.

Grille 2 (G2)

Batterie

9 V c.c.

R4

2,0 KΩ

009036

Bouton-poussoir

normalement ouvert

(N.O.)

Cavalier de test

Minigrabber

jaune

R1

3,01 MΩ

009464

Noir

Cavalier de test

Minigrabber

Q1

150 A

1400 V

109125

R3

2,0 KΩ

009036

Lampe DEL rouge
109092

Cavalier de test Minigrabber rouge

D1

1

2

3

5

6

7

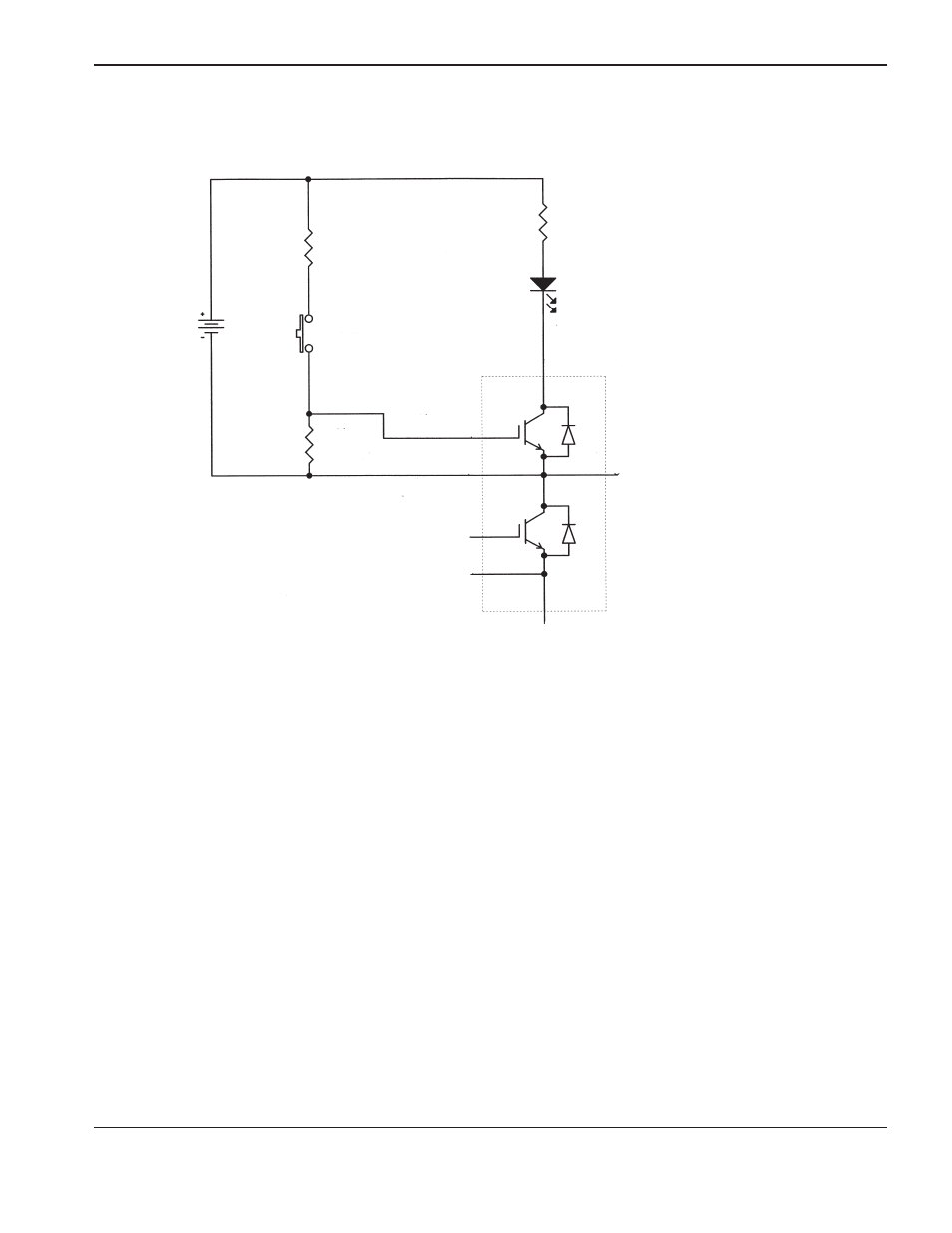

Schéma pour monter un testeur IGBT

4
