Dépannage et tests système
powermax
105 Manuel de service 8-45
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B

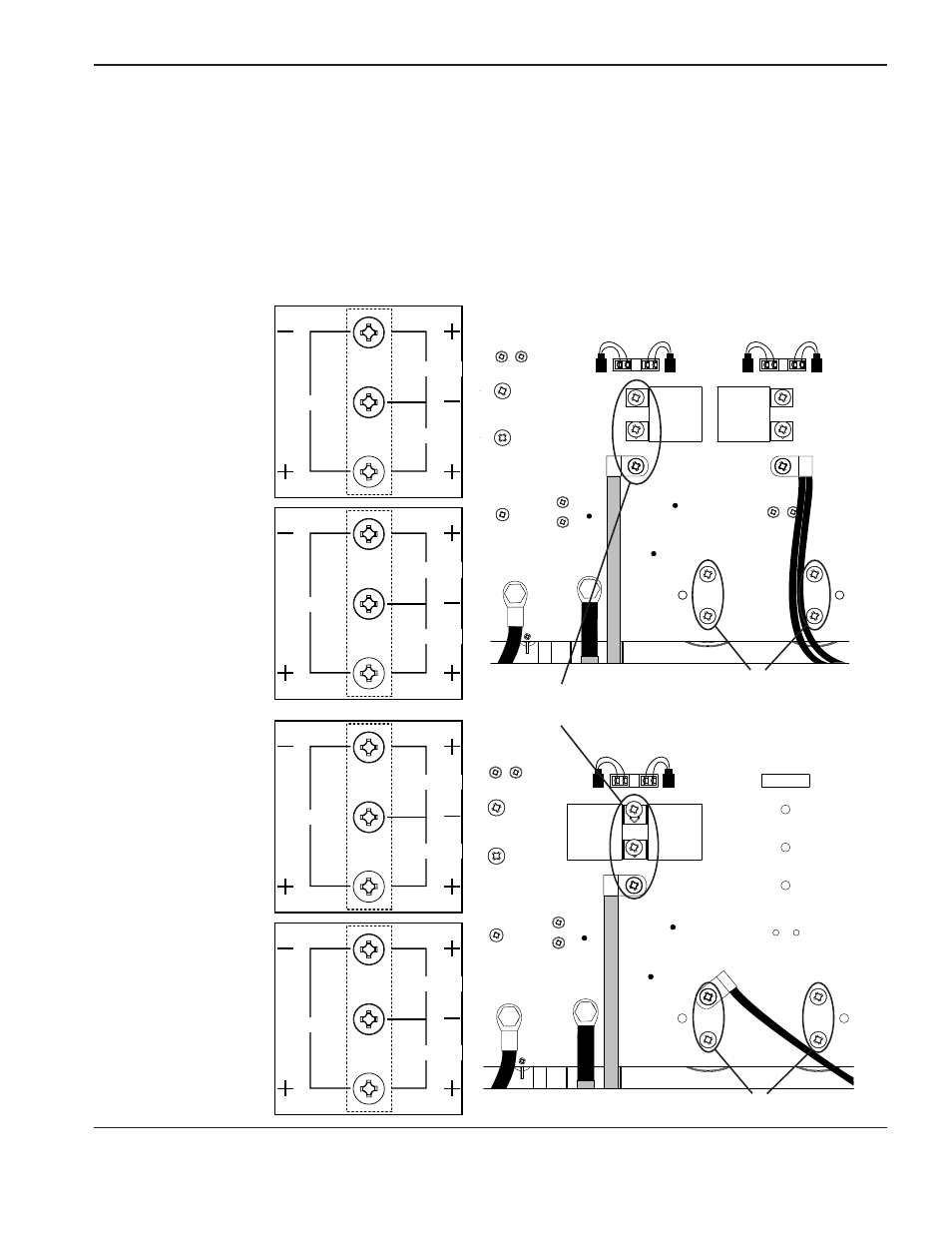

Vérification de la tension
Toutes les tensions doivent être mesurées lorsque la machine est sous tension et la puissance d’entrée connectée.
Note : porter l’équipement de protection personnelle approprié avant de tester des appareils sous tension. Toutes
les valeurs sont de ± 15 %.
• Vérifier les tensions du module IGBT de l’onduleur comme décrites ci-dessous.
• La tension mesurée sur les condensateurs substrats (la moitié de la tension omnibus ou les valeurs inférieures
ci-dessus) doivent être les mêmes avant et pendant le fonctionnement de la torche.
375 V c.c.
Condensateurs
Module IGBT onduleur
425 V c.c.
280 V c.c.
265 V c.c.
750 V c.c.
850 V c.c.
560 V c.c.
530 V c.c.
375 V c.c.
425 V c.c.
280 V c.c.
265 V c.c.
Entrée 200 – 480 V CSA,
380 V CCC/230 –
400 V CE
Entrée 600 V CSA
Entrée 400 V CE
Entrée 380 V CCC
Condensateurs
