Dépannage et tests système
powermax
105 Manuel de service 8-11
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED

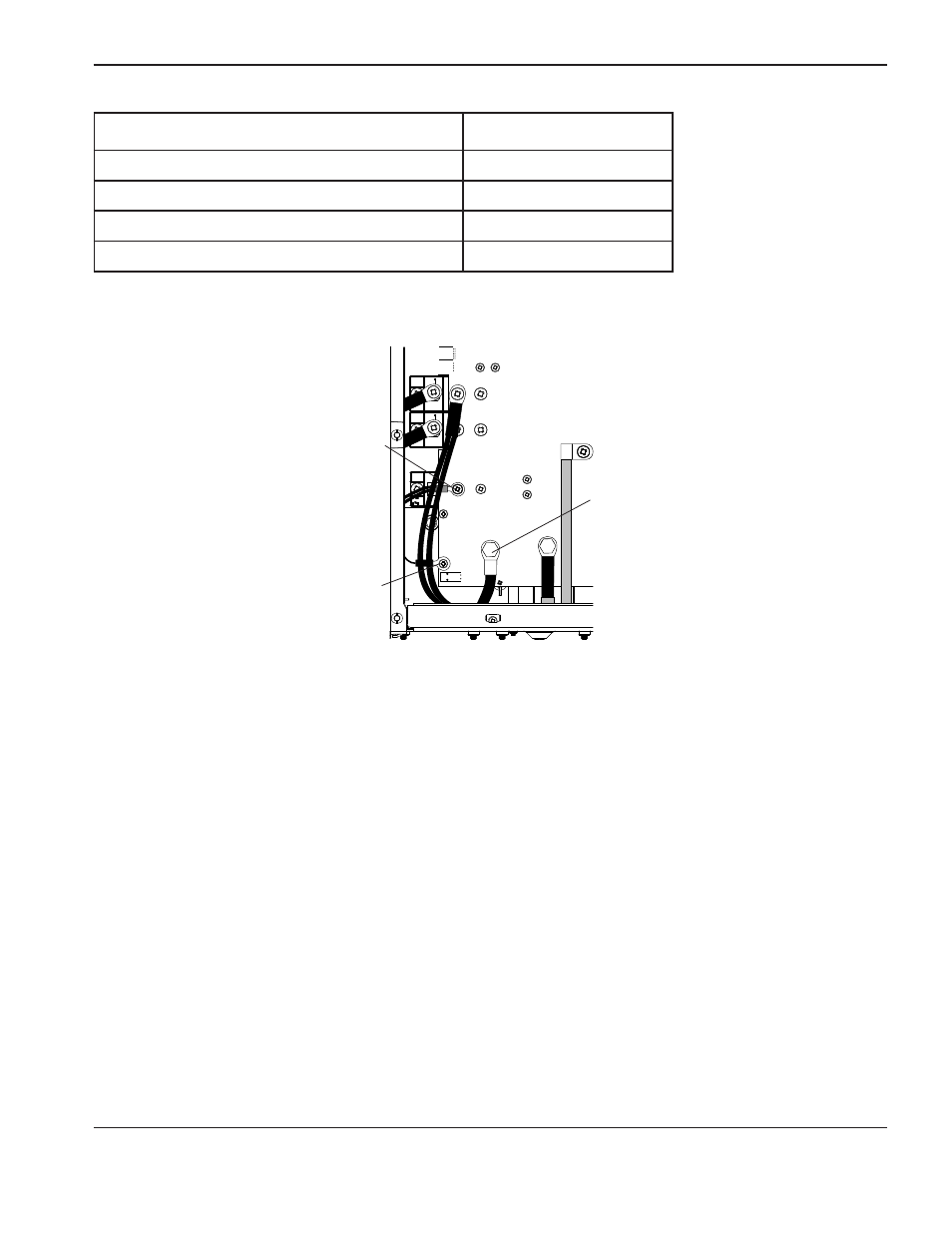

Mesure de la résistance Tous les modèles
Du câble de retour (J27) à la buse (fil noir) 230 kΩ
Du câble de retour (J27) à l’électrode (fil rouge) 9 kΩ
De l’électrode (fil rouge) à la buse (fil noir) 230 kΩ
De la sortie à la terre > 20 MΩ
Si aucun problème n’a été mis en évidence lors de l’inspection visuelle ou du contrôle de résistance initiale et que
la source de courant ne fonctionne pas correctement, se reporter au Guide de dépannage.
Note : le guide de dépannage comprend les causes les plus probables et les solutions plus loin dans cette section.
Examiner le schéma de câblage du système et assimiler le fonctionnement théorique avant de procéder
au dépannage. Avant d’acheter tout composant de remplacement important, exposer le problème au Service
technique Hypertherm ou au centre de réparation Hypertherm le plus proche.
Fils noirs
Fil rouge J28
Câble de retour J27
