Dépannage et tests système
powermax
105 Manuel de service 8-13
Préparation du test IGBT
Avant d’effectuer le test à l’aide du testeur IGBT Hypertherm, connecter les fils de couleur à l’IGBT tel qu’illustré
à la page suivante.
Note : avant qu’un IGBT puisse être testé, il doit être isolé de tous les circuits électriques. Si l’IGBT est installé
sur une source de courant, retirer le circuit imprimé d’alimentation et toute connexion de câble avant
d’effectuer le test .
Attention : si l’IGBT n’est pas isolé, des lectures incorrectes et/ou des dommages
au testeur IGBT peuvent se produire.

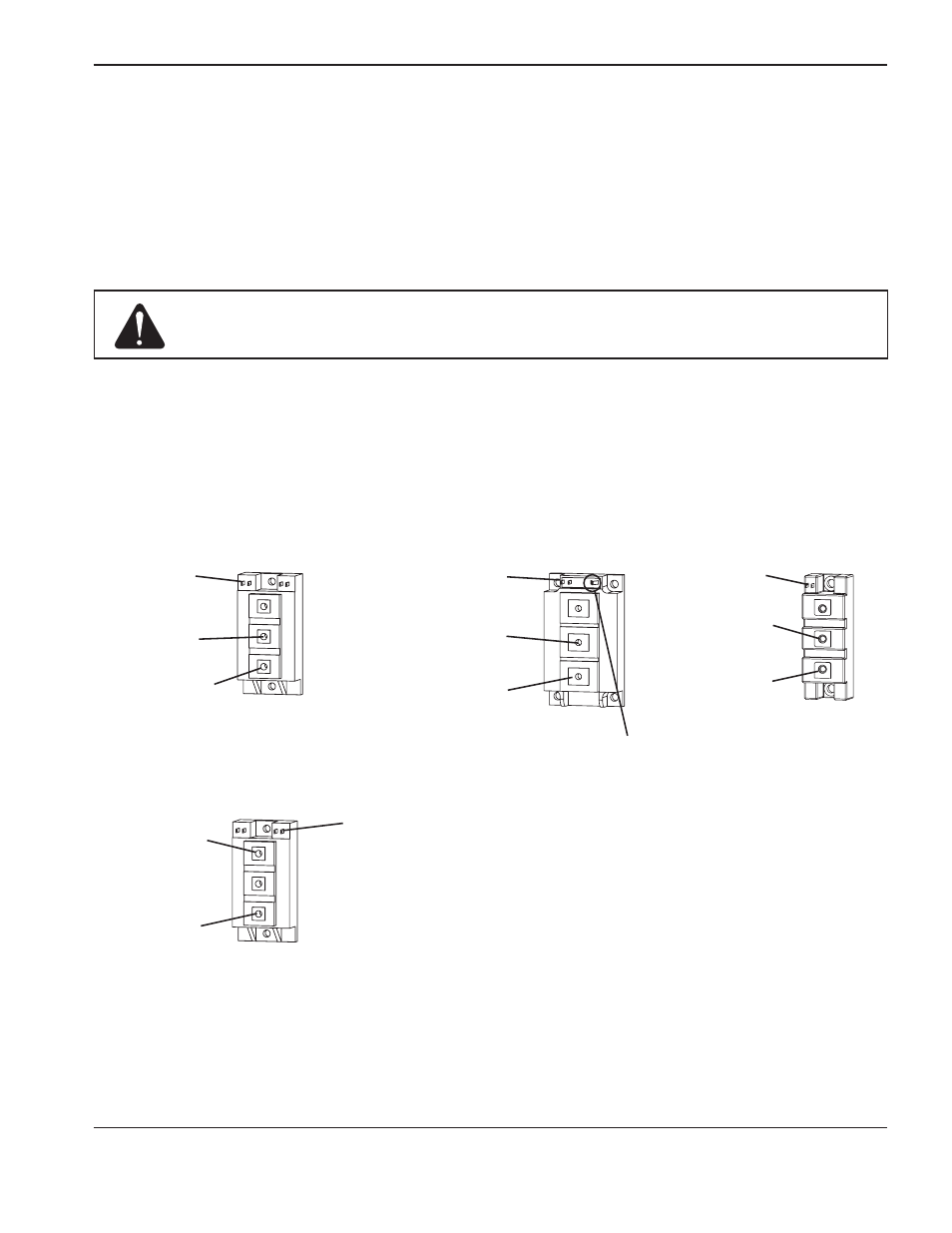

Les illustrations ci-dessous représentent trois configurations courantes d’un IGBT. Chaque connexion de l’IGBT portera
une étiquette avec une abréviation. Les étiquettes peuvent contenir C, E, G ou 1, 2, 3 avec un schéma indiquant les
fonctions des broches et numéros.
Câble jaune
Grille 2 (G2)
Câble noir
Émetteur 2 (E2)
Câble rouge
Collecteur 2 (C2)
Module IGBT, onduleur
test 1
Câble jaune
Grille (G)
Câble noir
Émetteur (E)
Note : ces contacts sont destinés
au détecteur de température
interne IGBT. Ne pas utiliser
le testeur IGBT ici.
Câble rouge
Collecteur (C)
Module IGBT,
PFC IGBT, arc pilote
Module IGBT, onduleur
test 2
Câble jaune
Grille 1 (G1) Câble rouge
Collecteur 1 (C1)
Câble noir
Émetteur 1 (E1)
Câble jaune
Grille (G)
Câble noir
Émetteur (E)
Câble rouge
Collecteur (C)
