Remplacement des composants de la souRce de couRant
9-32
powermax
105 Manuel de service
Débranchement du tuyau de gaz
1. Pousser la bague en plastique sur le raccord instantané.
2. Tirer délicatement le haut du panneau arrière de la source de courant jusqu’à ce que le tuyau de gaz se retire
du raccord instantané.
Branchement du tuyau de gaz
1. Aligner l’extrémité du tuyau de gaz avec le raccord instantané.
2. Pousser délicatement le haut du panneau d’extrémité arrière vers la source de courant jusqu’à ce que le tuyau
de gaz soit bien en place dans le raccord instantané.

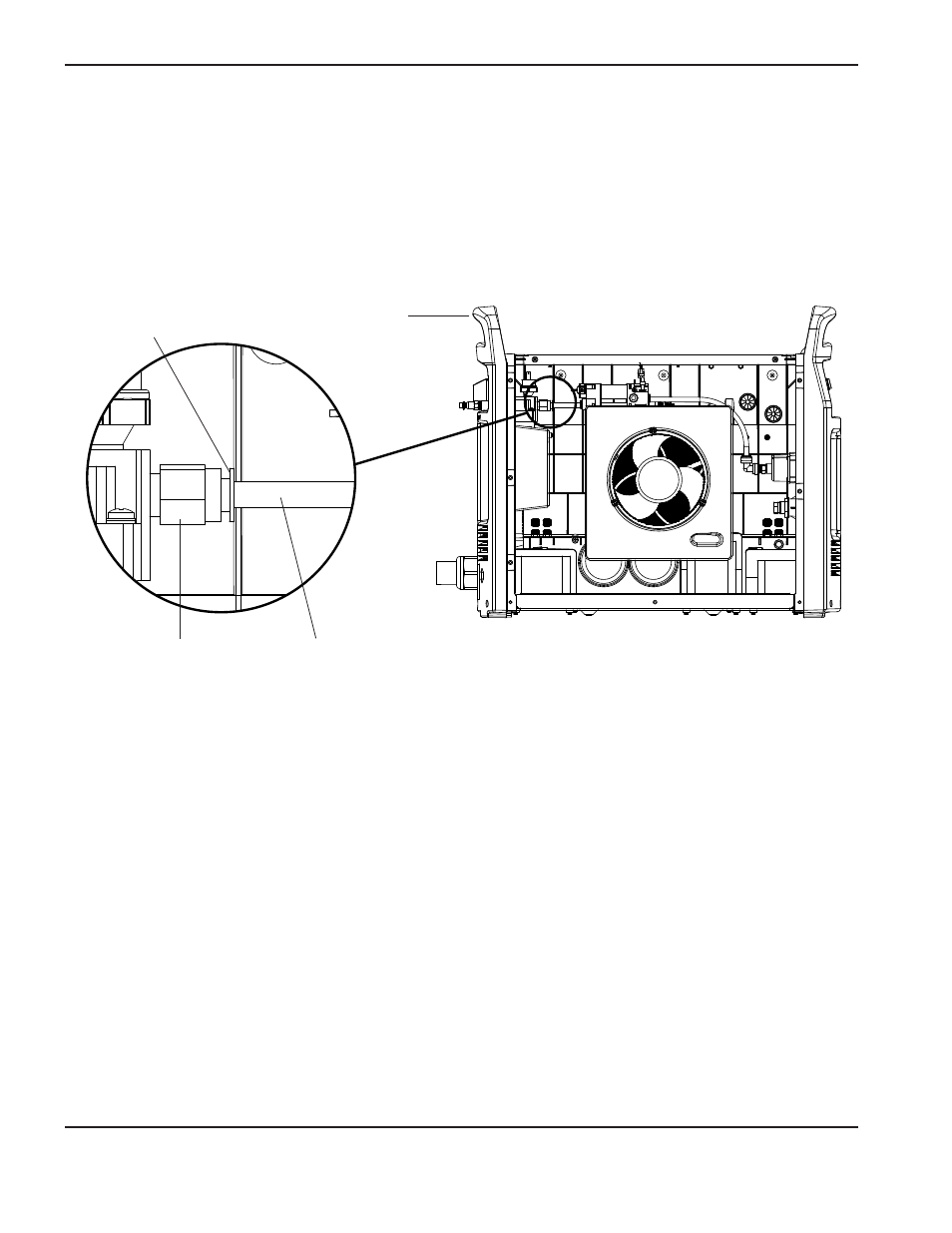

Raccord instantané Tuyau de gaz
Bague en plastique
Panneau
d’extrémité arrière
