Remplacement des composants de la souRce de couRant
9-84
powermax
105 Manuel de service

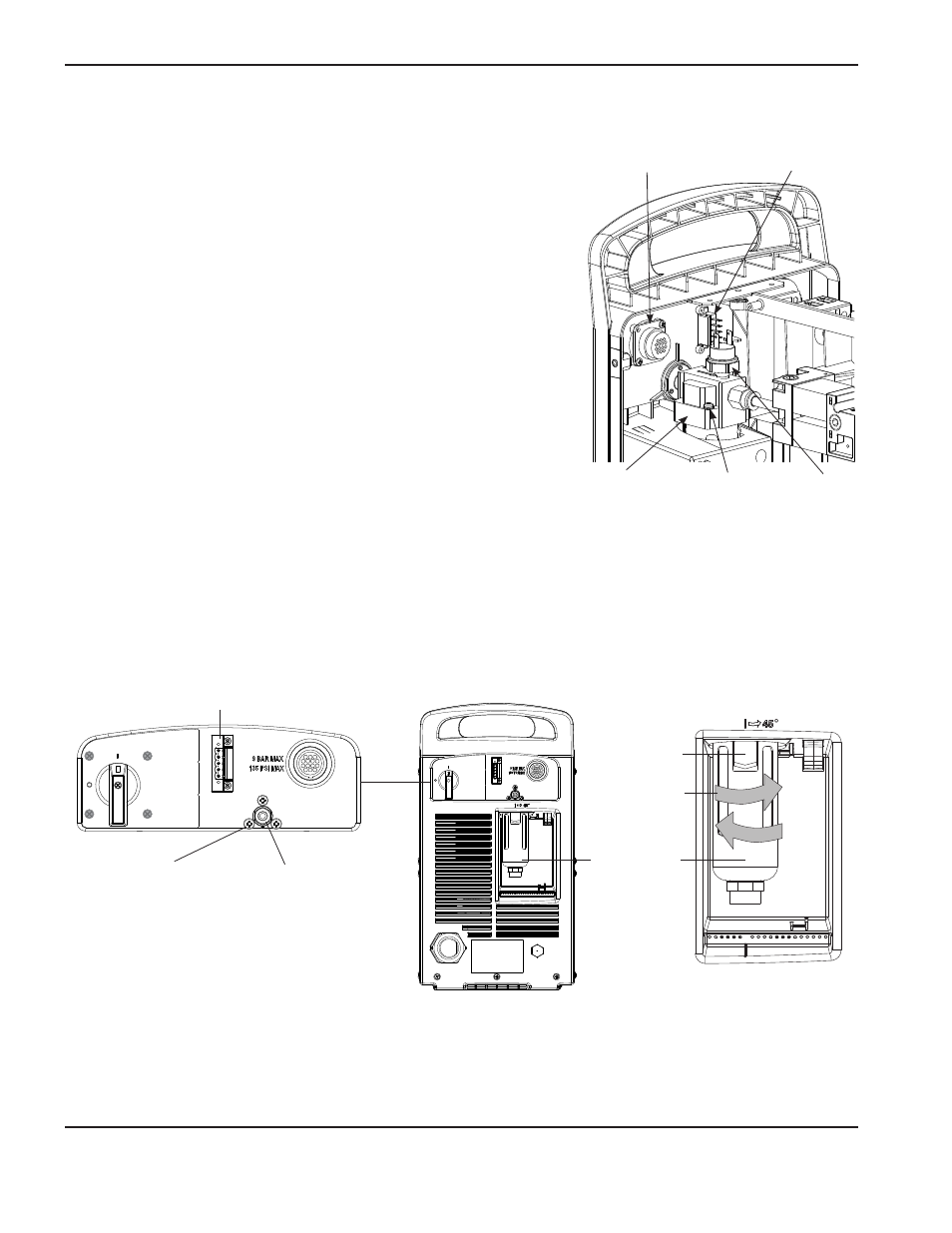

Remplacement du panneau d’extrémité arrière
1. Retirer la vis qui retient le(s) fil(s) de terre au boîtier du filtre à air.
Note : il y aura deux fils de terre si le connecteur CNC en option est
installé dans le panneau d’extrémité arrière.
2. Débrancher les deux connecteurs de fils des bornes sur le dessus
du pressostat.
3. Si une interface CNC facultative est installée, retirer les deux vis
de montage qui fixent le panneau d’extrémité arrière.
4. Saisir la cuve de filtre de la main droite.
5. Enfoncer le loquet et faire pivoter la cuve de filtre d’environ 45 degrés
vers la droite.
6. Tirer la cuve de filtre directement vers le bas pour la retirer.
La cartouche filtrante blanche et l’écrou de retenue sont alors visibles.
7. Retirer la cartouche filtrante en dévissant (sens antihoraire) l’écrou
de retenue en plastique.
8. Retirer le collet du tuyau de gaz du panneau d’extrémité arrière.
9. Retirer les trois vis de montage du sous-ensemble du filtre à air.
10. Soulever le sous-ensemble du filtre à air hors de la source de courant.
11. Si un connecteur facultatif RS485 est installé, le retirer en débranchant les cinq fils des bornes du connecteur
à l’intérieur de la source de courant en retirant les vis de montage du panneau d’extrémité arrière.
Raccord
du tuyau de gaz
Vis de montage du sous-
ensemble du filtre à air (3)
Loquet
Retirer
Connecteur facultatif RS485
Cuve de filtre
Connecteur facultatif
RS485
Connecteur
d’interface CNC
facultatif
Pressostat Vis du fil
de terre
Sous-
ensemble
du filtre à air
