Remplacement des composants de la souRce de couRant

powermax

105 Manuel de service

9-85

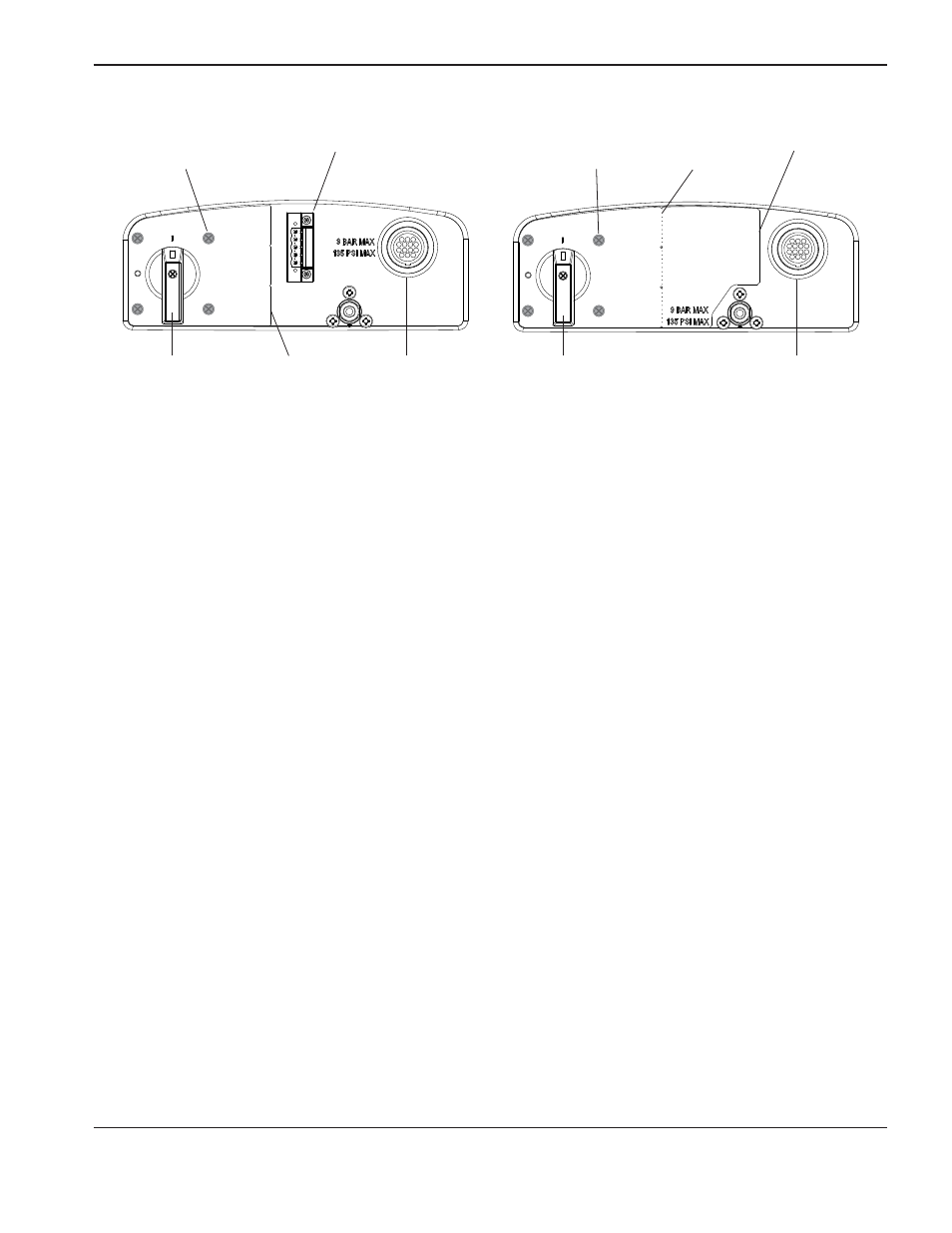

Connecteur RS485 installé

Connecteur RS485 non installé

Perforation

de l’étiquette

Vis de l’interrupteur

d’alimentation (4)

(sous l’étiquette)

Vis de l’interrupteur

d’alimentation (4)

(sous l’étiquette)

Connecteur facultatif

RS485

Connecteur d’interface

CNC facultatif

Connecteur

d’interface CNC

facultatif

Bord droit

de l’étiquette

Poignée de l’interrupteur

d’alimentation

Poignée de l’interrupteur

d’alimentation

Bord droit

de l’étiquette

12. Retirer la vis de la poignée qui fixe la poignée de l’interrupteur d’alimentation à la tige.
13. Tirer droit sur la poignée de l’interrupteur d’alimentation pour la dégager de la tige.
14. Décoller le bord droit de l’étiquette de l’interrupteur. Si le connecteur facultatif RS485 n’est pas installé, l’étiquette

s’étend jusqu’à la droite du raccord d’entrée de gaz.

15. Décoller la totalité de l’étiquette pour exposer les quatre vis de montage qui fixent l’interrupteur d’alimentation

au panneau d’extrémité arrière.

16. Retirer les quatre vis de montage pour dégager l’interrupteur d’alimentation du panneau d’extrémité arrière.
17. Retirer le panneau d’extrémité arrière.
18. Aligner les trous de montage du nouveau panneau d’extrémité arrière avec les trous correspondants de l’interrupteur

d’alimentation.

19. Fixer le nouvel interrupteur d’alimentation au panneau d’extrémité arrière en serrant les quatre vis de montage

à 17,3 kg cm.

20. Si le connecteur RS485 est installé, plier et déchirer la nouvelle étiquette au niveau de la perforation.
21. Retirer le dos de l’étiquette et l’appliquer sur le panneau d’extrémité arrière, en s’assurant d’aligner le trou

de l’étiquette avec le trou correspondant du panneau d’extrémité arrière.

22. Pousser la poignée du nouvel interrupteur d’alimentation directement sur la tige et serrer la vis de la poignée

à 11,5 kg cm.

23. S’il a été retiré à une étape précédente, fixer le connecteur RS485 au panneau d’extrémité arrière en serrant les

deux vis de montage à 11,5 kg cm.
