Remplacement des composants de la souRce de couRant
9-90
powermax
105 Manuel de service

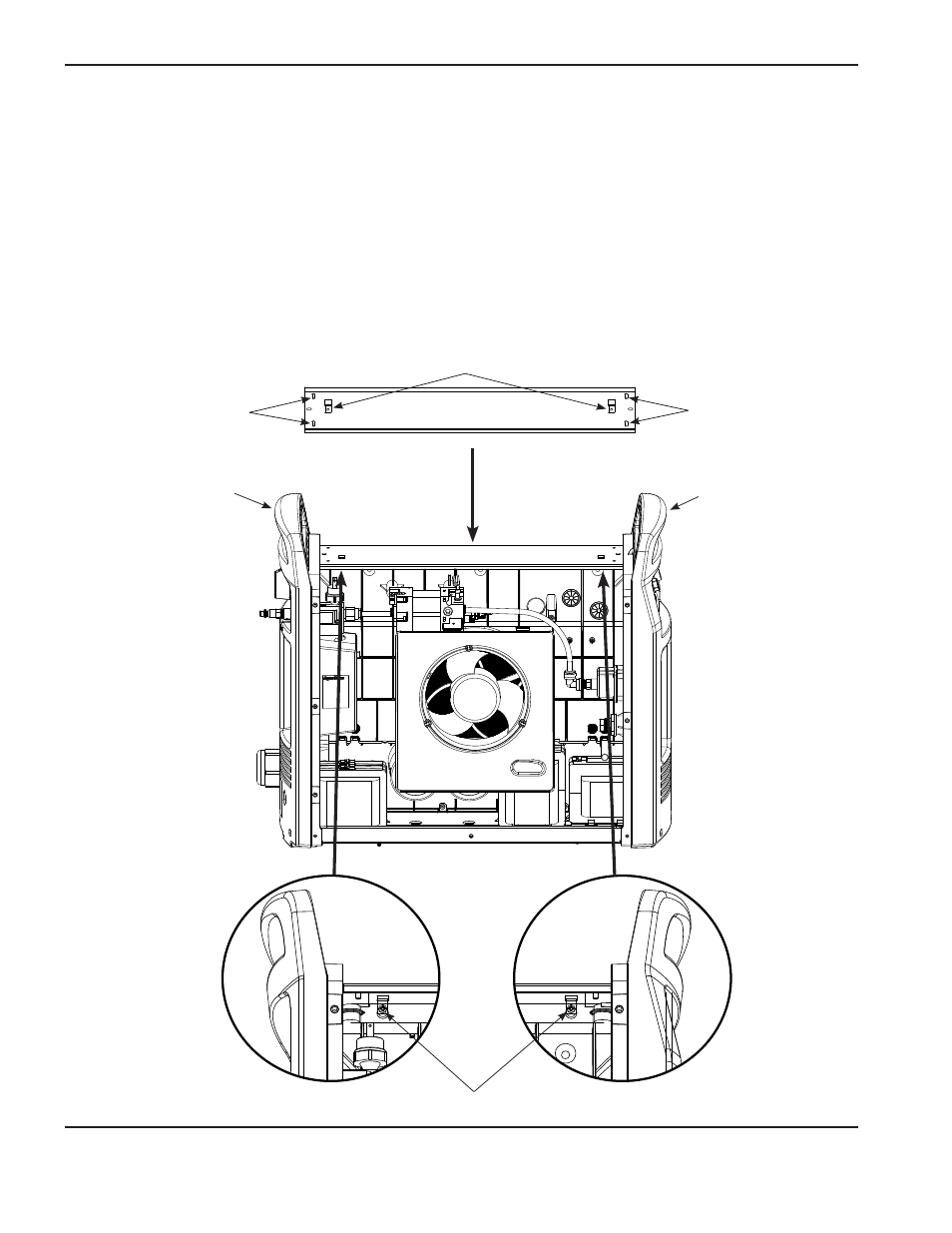

Installation du support du panneau d’extrémité arrière
1. Aligner les tiges de positionnement du support du panneau d’extrémité arrière avec les trous dans la partie
supérieure des panneaux avant et arrière. S’assurer que les languettes de montage du support du panneau
d’extrémité arrière sont positionnées sur le côté du ventilateur de la source de courant.
2. Pousser le support du panneau d’extrémité directement vers le bas sur la source de courant.
3. Serrer les deux vis de montage du support du panneau d’extrémité arrière à 11,5 kg cm.
Tiges de positionnement Tiges de positionnement
Languettes de montage
Vis de montage
Panneau d’extrémité avant Panneau d’extrémité arrière
