Remplacement des composants de la souRce de couRant
9-66
powermax
105 Manuel de service
5. Débrancher le raccord instantané à 90° en poussant la bague en plastique (le plus près de l’écrou en laiton) et tirer
le raccord hors de l’écrou.
6. Débrancher le fil de l’électrode et les deux fils de l’inducteur de sortie en retirant le boulon en laiton qui sécurise
la cosse ronde à la prise à raccord rapide.
Note : le fil de l’électrode et les deux fils de l’inducteur de sortie sont pris dans le même connecteur de fil.
7. Retirer la rondelle en plastique.

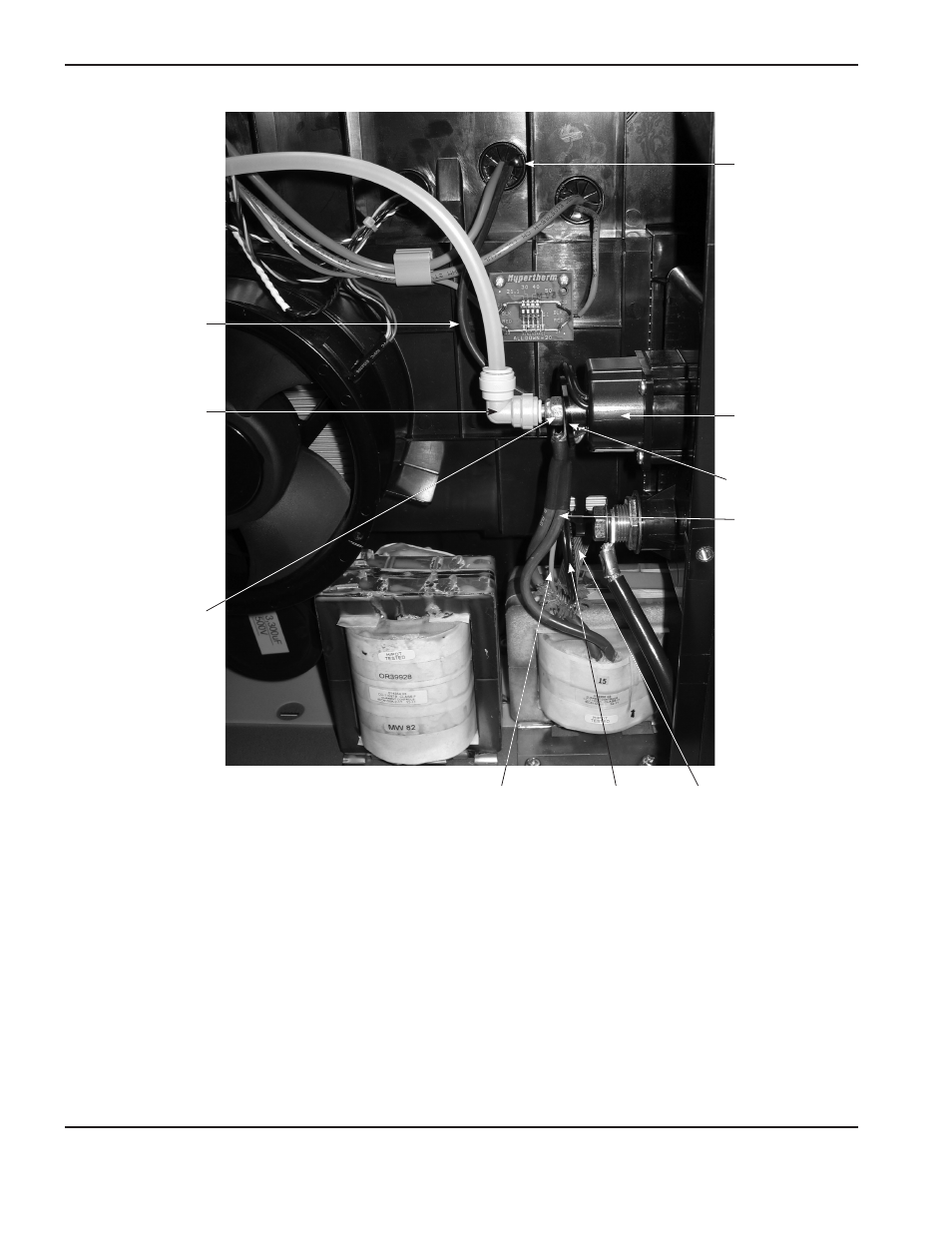

Passe-fil supérieur
Raccord instantané
à 90°
Écrou en laiton
Câble d’interface de la
torche
Prise à raccord
rapide
Fils de la buse (2) Fil de l’électrode
Fils de l’inducteur
de sortie (2)
Gaine de recouvrement
Rondelle en plastique
