Remplacement des composants de la souRce de couRant
9-18
powermax
105 Manuel de service

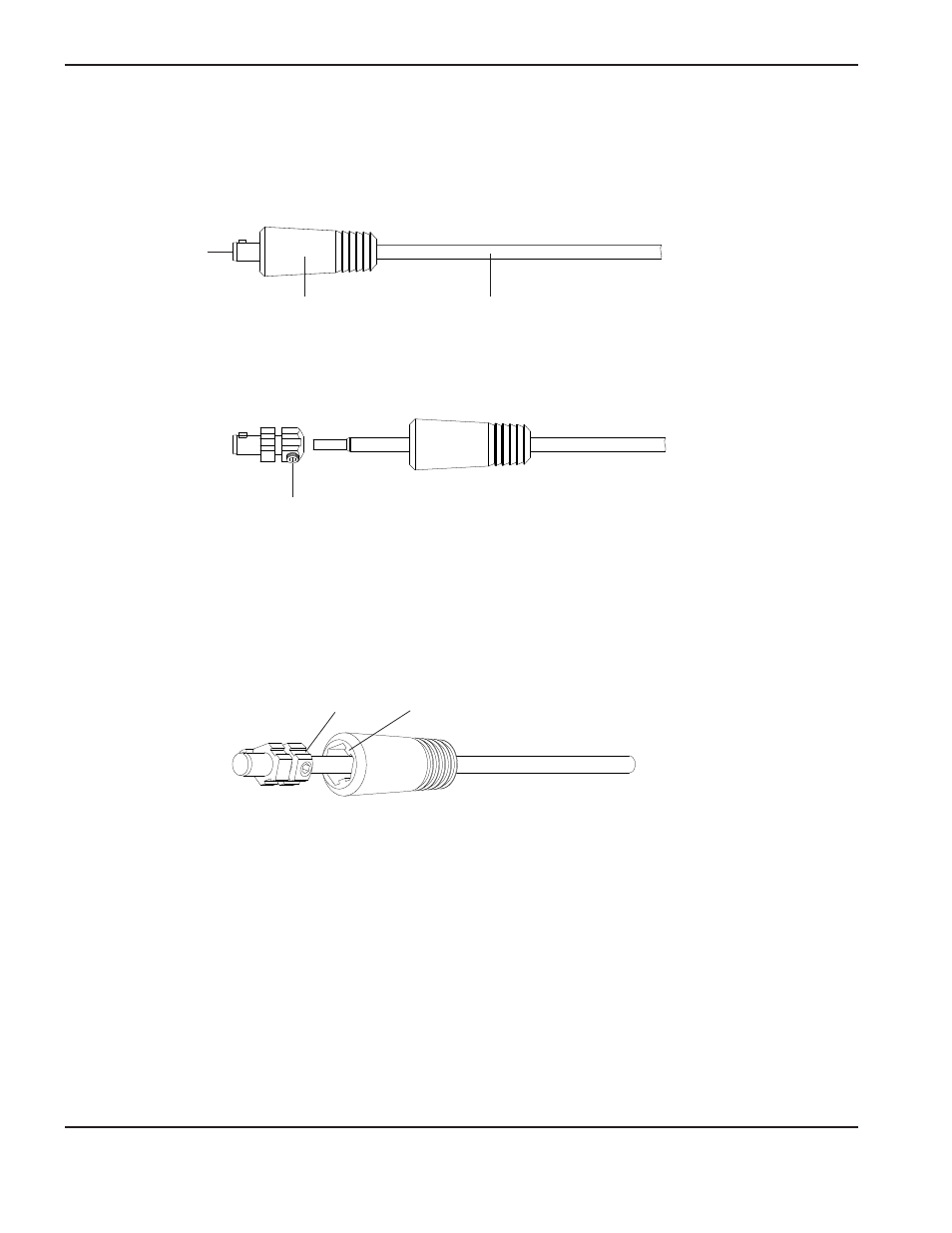

Remplacement du connecteur de câble de retour
1. À l’aide d’une lame de rasoir ou d’un couteau bien aiguisé, couper la gaine de caoutchouc d’un bout à l’autre
prudemment pour ne pas couper le câble de retour.
2. Retirer la gaine de caoutchouc du connecteur du câble de retour.
Connecteur du câble
de retour
Gaine de caoutchouc Câble de retour
3. Desserrer la vis de réglage du connecteur du câble de retour et dégager le câble de retour du connecteur.
4. Glisser la nouvelle gaine de caoutchouc sur le câble de retour.
Vis de réglage
5. Insérer l’extrémité du câble de retour dans le nouveau connecteur du câble de retour.
6. Serrer la vis de réglage à un couple de 115,2 kg cm.
7. Aligner les languettes dans la gaine de caoutchouc avec les fentes d’accouplement du connecteur du câble
de retour.
8. Glisser la gaine de caoutchouc sur le connecteur du câble de retour jusqu’à ce qu’elle soit bien installée.
Logement Languette
