Remplacement des composants de la souRce de couRant
9-70
powermax
105 Manuel de service

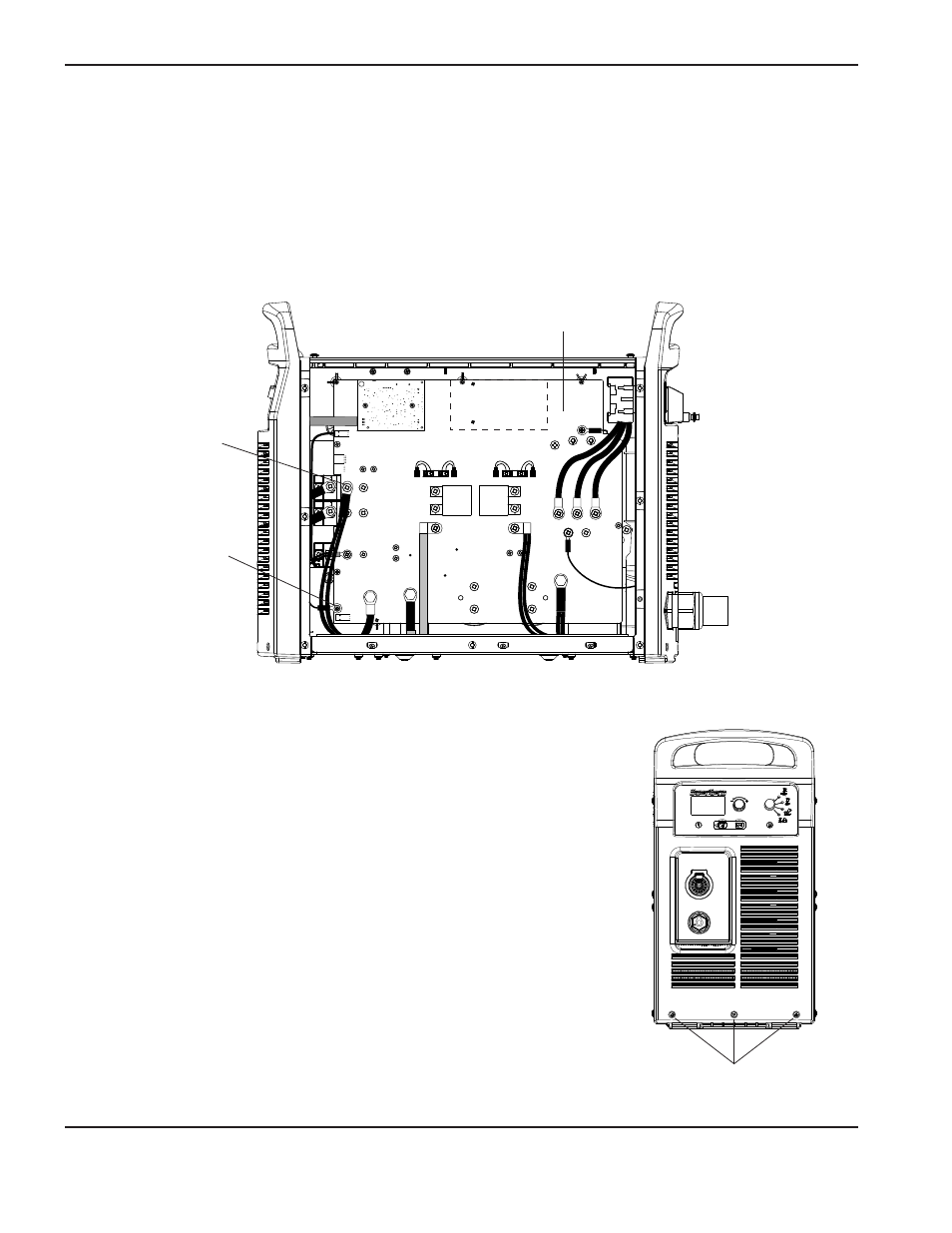

Remplacement de l’inducteur de sortie
1. Retirer la vis (J28) qui fixe le fil de l’électrode au circuit imprimé d’alimentation.
2. Retirer la vis qui fixe les fils de l’inducteur de sortie au circuit imprimé d’alimentation.
Note : le panneau d’alimentation illustré ci-dessous est un modèle 200 – 600 V CSA. Les connexions pour les
fils de l’inducteur de sortie et le fil de l’électrode sont les mêmes pour tous les modèles.
Vis de montage du panneau
d’extrémité avant
3. Retirer les trois vis de montage du bas du panneau d’extrémité avant.
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Vis de montage
de l’inducteur de sortie
Vis de montage du fil
de l’électrode
Circuit imprimé d’alimentation
