Remplacement des composants de la souRce de couRant
9-72
powermax
105 Manuel de service
9. Soulever l’inducteur de sortie hors de la source de courant pendant que vous dirigez les fils longs de l’inducteur
dans l’ouverture au fond du panneau central.
10. Placer le nouvel inducteur de sortie dans la source de courant pendant que vous dirigez les fils longs de l’inducteur
dans l’ouverture au fond du panneau central.
11. Insérer les languettes à l’avant de l’inducteur de sortie dans les fentes du socle de la source de courant.
12. Pousser le fil de l’électrode dans la gaine de recouvrement passant dans le panneau central.
13. Serrer les deux vis de montage fournies dans la base de l’inducteur de sortie à 69,1 kg cm.
14. S’assurer que la rondelle en plastique est installée sur l’emboîtement en plastique à l’arrière de la prise à raccord
rapide.
15. Placer la cosse ronde sur le raccord en laiton et serrer l’écrou sur le raccord en laiton. Serrer l’écrou à 46,1 kg cm.
16. Pousser le raccord instantané de 90° sur le raccord de laiton jusqu’à ce qu’il soit bien en place.

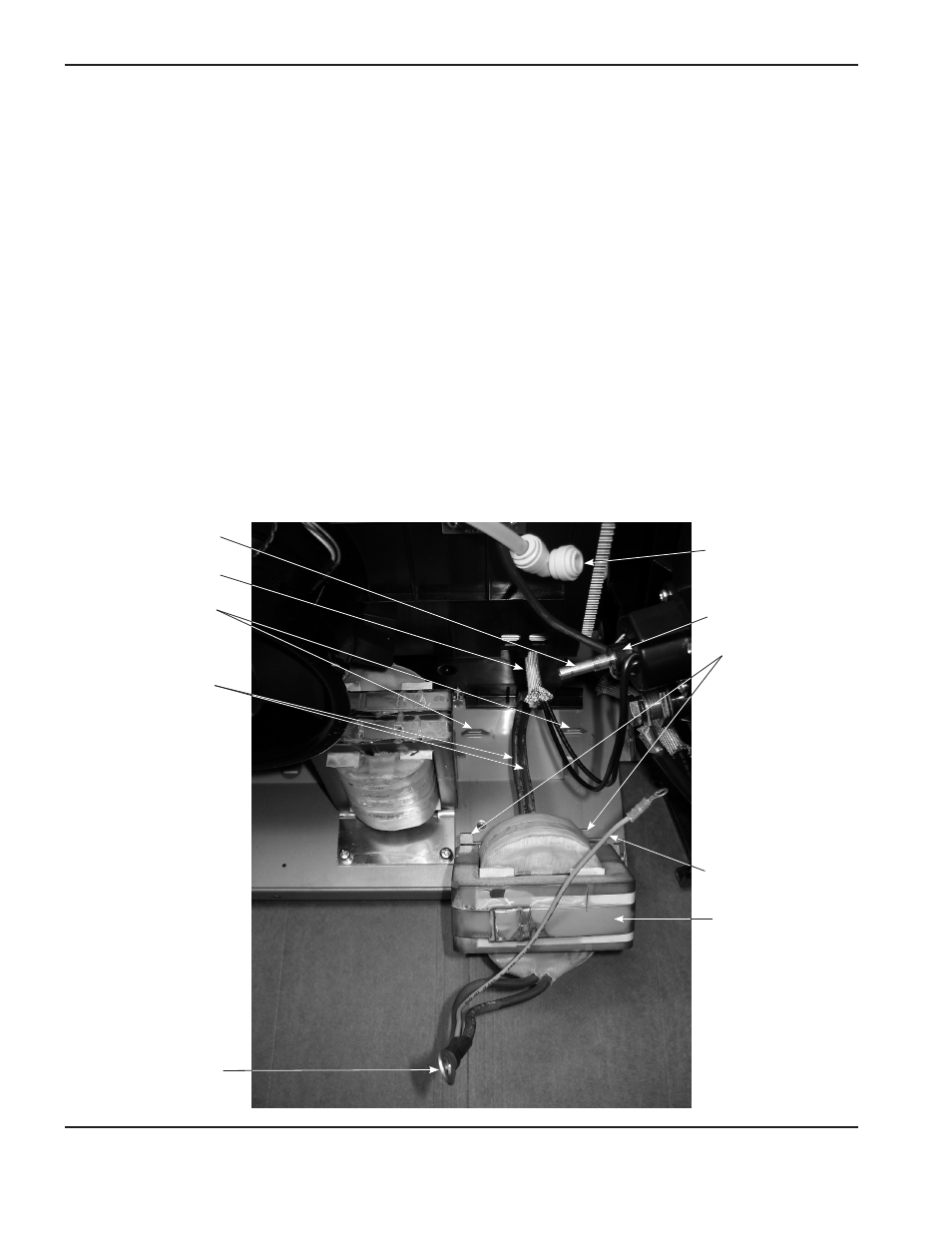

Languettes
Fils longs de l’inducteur
Fentes dans la base
Fil de l’électrode
Emboîtement
en plastique
Cosse ronde
Gaine de recouvrement
Raccord en laiton
Inducteur de sortie
Raccord instantané à 90°
