Dépannage et tests système
powermax
105 Manuel de service 8-53
Avant de continuer, couper l’alimentation (OFF).
Si la valeur de résistance est toujours inférieure à 100 Ω, retirer la torche et vérifier la résistance de nouveau. Si la valeur
est toujours inférieure à 100 Ω :
• Utiliser un testeur IGBT pour vérifier si l’IGBT de l’arc pilote est court-circuité.
• Remplacer l’IGBT de l’arc pilote s’il est court-circuité.
Si la valeur est toujours supérieure à 100 Ω :
• Remplacer tous les consommables et revérifier.
• Si la résistance est correcte (< 100 Ω), les anciens consommables sont défectueux.
• Si la résistance est toujours supérieure à 100 Ω, mesurer la résistance dans la torche entre les câbles de l’arc
pilote (broche 1 ou 2) et la puissance négative de l’arc (la connexion centrale).
• Si la résistance est encore trop élevée, remplacer la torche et le faisceau.
Note : la buse de protection doit être serrée mais pas trop serrée. Toutes les valeurs sont de ± 15 %.
Vérifier la fonction de l’IGBT de l’arc pilote :
• Couper l’alimentation et débrancher la machine.
• Installer un cavalier (au moins 8 AWG) à partir du câble de retour (J27) jusqu’à l’arc pilote (fils doubles noirs).
• Rebrancher l’alimentation et mettre la machine sous tension (ON).
• Tenter d’amorcer la torche.
• Si la torche s’amorce, remplacer l’IGBT de l’arc pilote.

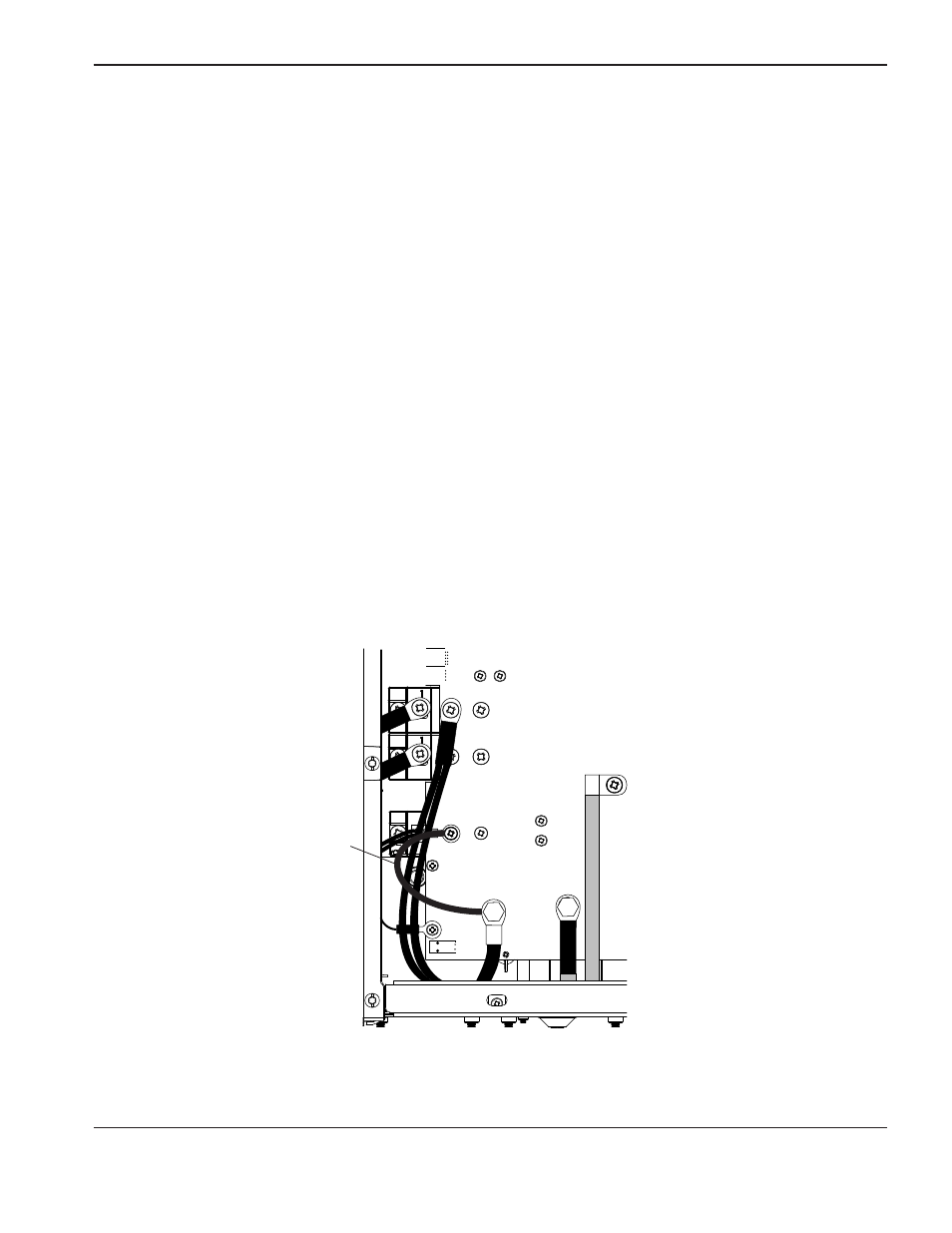

Installer un cavalier test ici
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
