Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-57

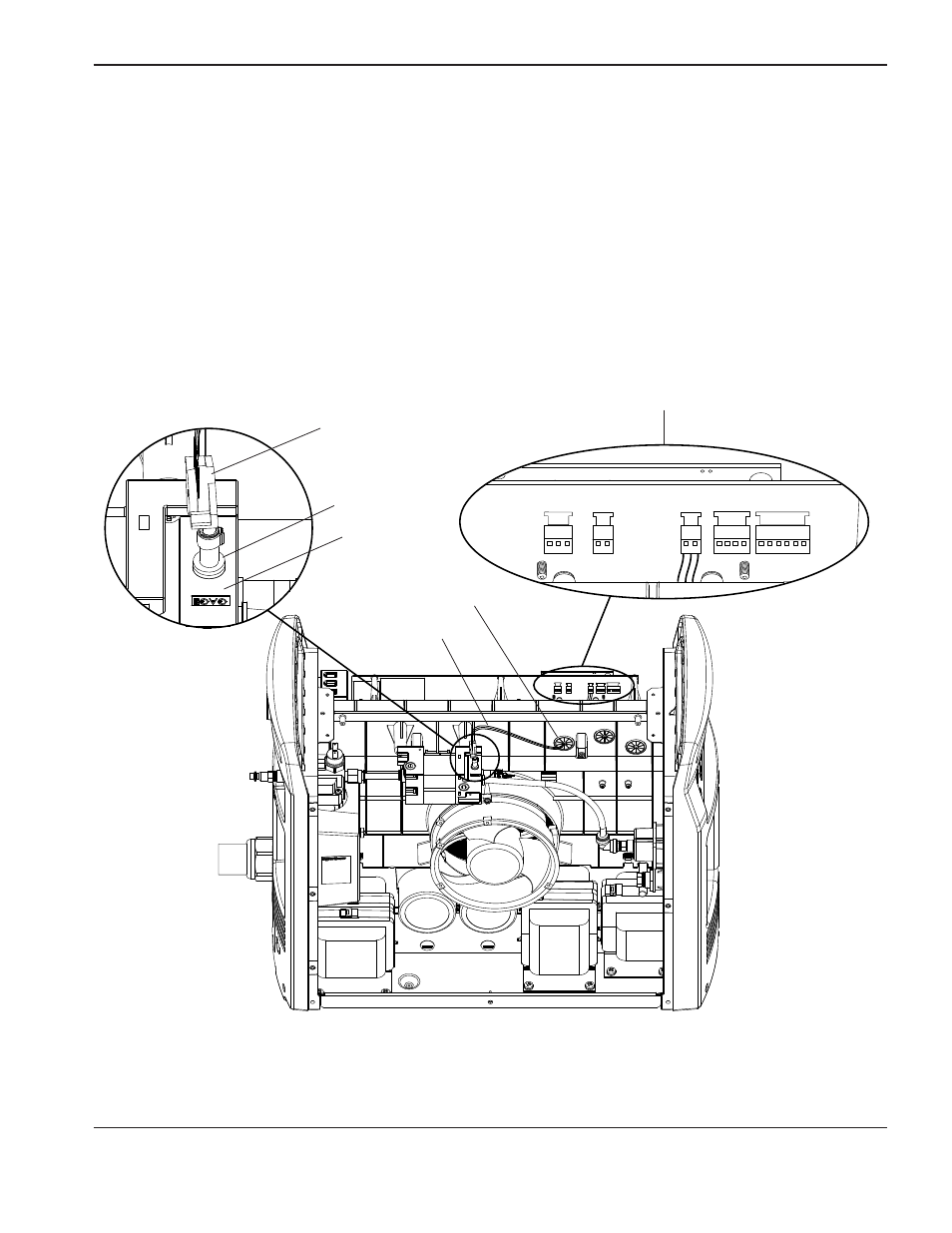

Remplacement du capteur de pression
1. Débrancher le connecteurs J3 de l’arrière du circuit imprimé d’alimentation.
2. Tirer les fils du capteur de pression et le connecteur dans le passe-fil à partir du côté du ventilateur de la source
de courant.
3. Retirer le capteur de pression de l’électrovanne en pressant sur la bague de plastique contre la vanne, pendant que
vous tirez le capteur de pression vers le haut.
4. Insérer le nouveau capteur de pression dans la vanne et pousser vers le bas jusqu’à ce qu’il soit bien en place.
5. Faire passer le connecteur du capteur de pression et les fils dans le passe-fil.
6. Brancher le connecteur du capteur de pression dans le collecteur J3 du circuit imprimé d’alimentation.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
Capteur de pression
Vanne
Passe-fil
Fils du capteur
Connecteurs du circuit imprimé d’alimentation
Bague en plastique
