Remplacement des composants de la souRce de couRant
9-26
powermax
105 Manuel de service
Fixation du panneau du diviseur de tension
ATTENTION : Le diviseur de tension interne installé en usine fournit un maximum de 15 V dans les
conditions de circuit ouvert. Il s’agit d’une tension de sortie fonctionnelle très basse
(ELV) protégée par l’impédance qui permet d’éviter les risques d’électrocution, les
problèmes d’énergie et les risques d’incendie dans des conditions normales sur
la prise d’interface de la machine et d’éviter tous ces risques en cas d’une seule
défaillance sur le câblage d’interface de la machine. Le diviseur de tension n’est pas
tolérant aux pannes et les sorties ELV ne répondent pas aux exigences de sécurité
de basse tension (SELV) pour le raccordement direct du matériel informatique.
Le diviseur de tension est préréglé en usine à 50:1. Pour modifier le réglage du diviseur de tension :

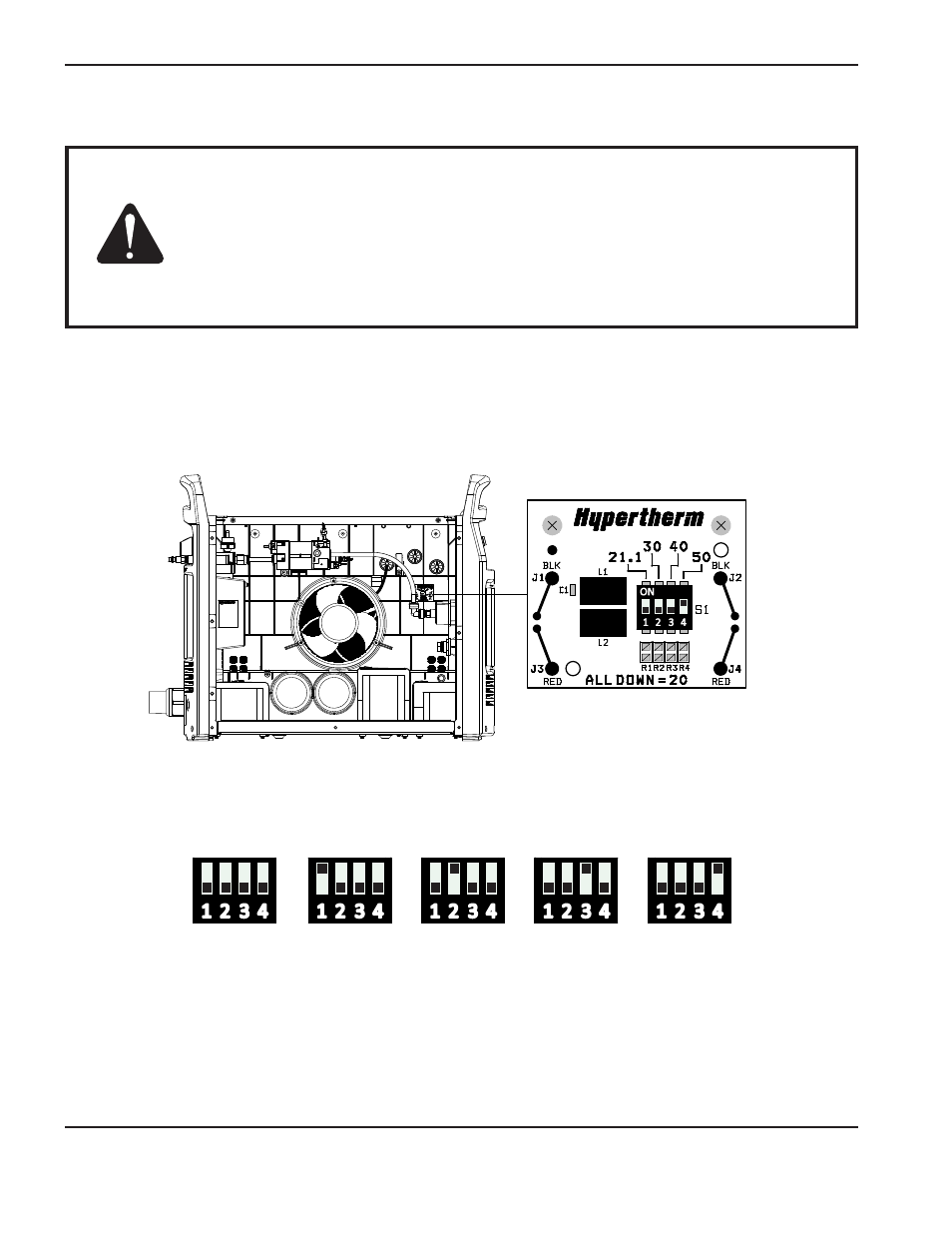

1. Localiser les commutateurs DIP du diviseur de tension sur le côté gauche de la source de courant.
La figure ci-dessous illustre le réglage par défaut (50:1), le commutateur 4 réglé vers le haut.
2. Régler les commutateurs DIP à l’un des réglages suivants.
20:1 21,1:1 30:1 40:1 50:1
