Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-65
Remplacement de la prise de la torche à raccord rapide

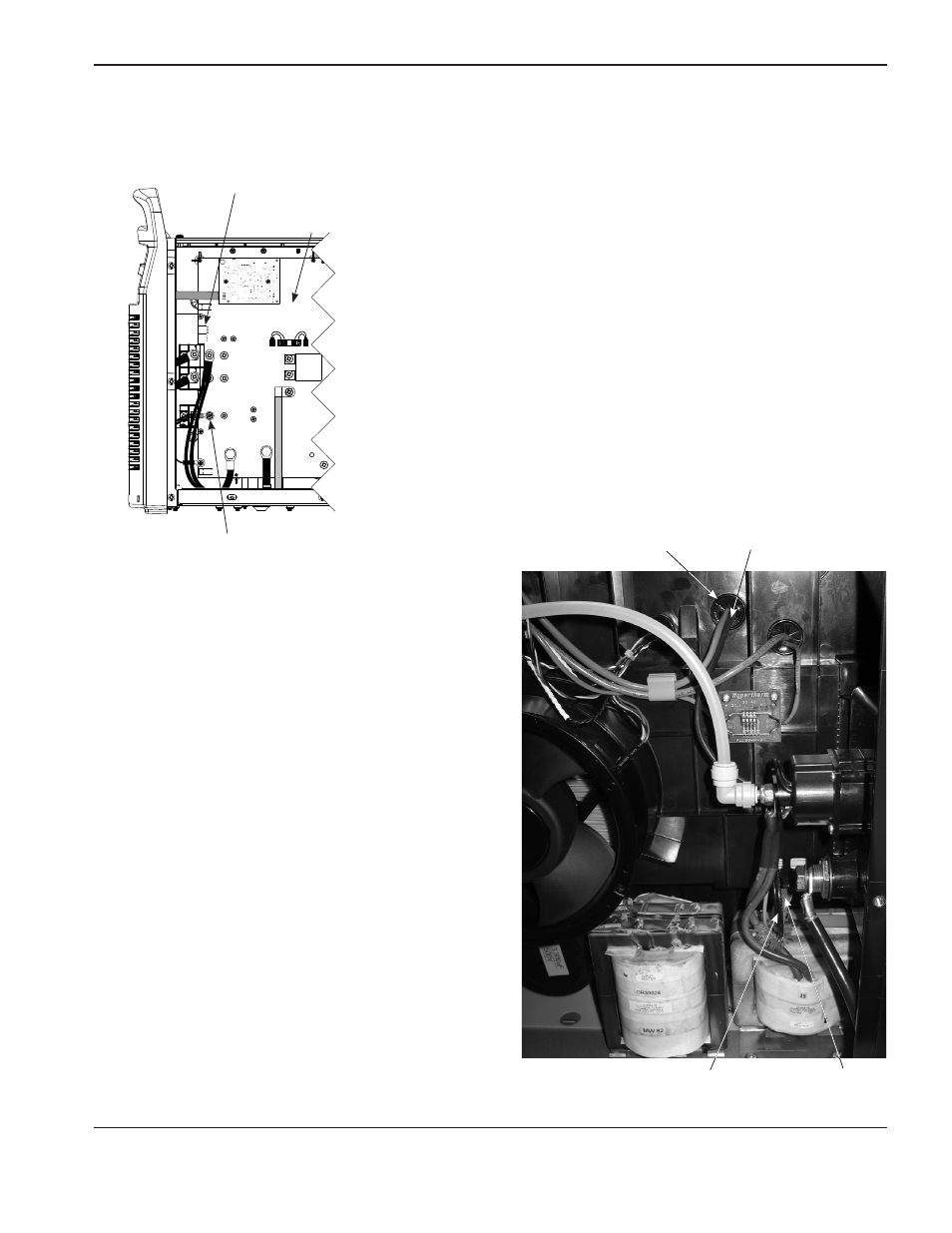

1. Débrancher le connecteur de câble de la prise femelle J17 du circuit
imprimé d’alimentation.
2. Débrancher les fils de la buse en retirant la vis qui sécurise la cosse
ronde au circuit imprimé d’alimentation.
3. Tirer le câble d’interface de la torche dans le passe-fil
supérieur du côté du ventilateur.
4. Tirer les fils de la buse, à partir du côté du ventilateur,
dans la gaine de recouvrement passant dans le panneau
central.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
Prise femelle J17
Vis du fil de la buse
Circuit imprimé d’alimentation
Passe-fil supérieur Câble d’interface de la torche
Fils de la buse (2) Gaine
de recouvrement
