Dépannage et tests système

powermax

105

Manuel de service

8-51

Retirer les couvercles des connecteurs pour accéder aux broches au haut et à l’arrière du circuit imprimé d’alimentation.

Si la valeur +48 V c.c. est incorrecte :

• Débrancher le connecteur du ventilateur (J1) et répéter le test.
• Si la valeur est maintenant correcte, remplacer le ventilateur.
• Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.

Si la valeur +24 V c.c. est incorrecte :

• Débrancher le connecteur du pressostat (J5) et répéter le test.
• Si la valeur est maintenant correcte, remplacer le pressostat.
• Si la valeur est toujours incorrecte, remplacer le connecteur de pressostat, retirer le connecteur d’électrovanne

(J6) et répéter le test. Si la valeur est maintenant correcte, remplacer l’électrovanne. Si la valeur est toujours

incorrecte, remplacer le circuit imprimé d’alimentation.

Si la valeur +5 V c.c. est incorrecte :

• Débrancher le connecteur du capteur de pression (J3) et répéter le test.
• Si la valeur est maintenant correcte, remplacer le capteur de pression.
• Si la valeur est toujours incorrecte, retirer le circuit imprimé du processeur de signal numérique et répéter

le test.

• Si la valeur est maintenant correcte, remplacer le circuit imprimé du processeur de signal numérique.
• Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.

Si la valeur +3,3 V c.c. est incorrecte :

• Déposer le circuit imprimé du processeur de signal numérique.
• Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.

Sinon, le circuit imprimé du processeur de signal numérique ou le circuit imprimé de commande est peut-être

défectueux. Effectuer ce qui suit :

- ré-installer le circuit imprimé du processeur de signal numérique avec le câble plat déconnecté. Si la valeur

est maintenant correcte, remplacer le circuit imprimé de commande. Sinon, remplacer le circuit imprimé

du processeur de signal numérique.

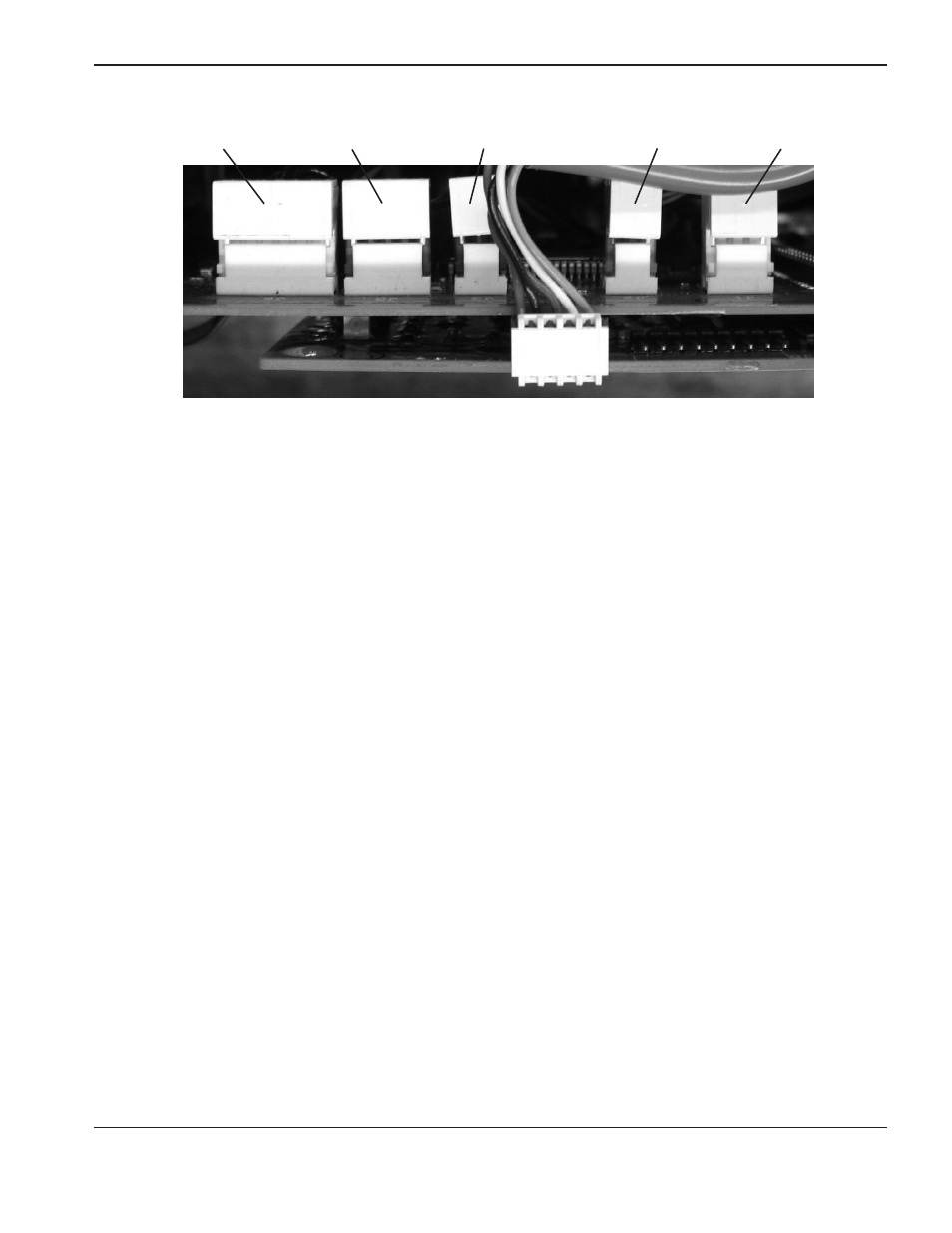

Régulateur

électronique J6

Capteur

de pression J3

Pressostat/contacteur

auxiliaire J5

Détecteur de température

de l’onduleur J2

Ventilateur J1
