Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-31
12. Pousser le connecteur, à partir du long câble RS485, vers le connecteur J1 sur le circuit RS485.
13. Installer le câble court RS485 en enfonçant le connecteur avec le plus petit cache-poussière blanc sur
le connecteur J7 du circuit du processeur de signal numérique. Enfoncer l’autre connecteur dans le connecteur J2
du circuit RS485.

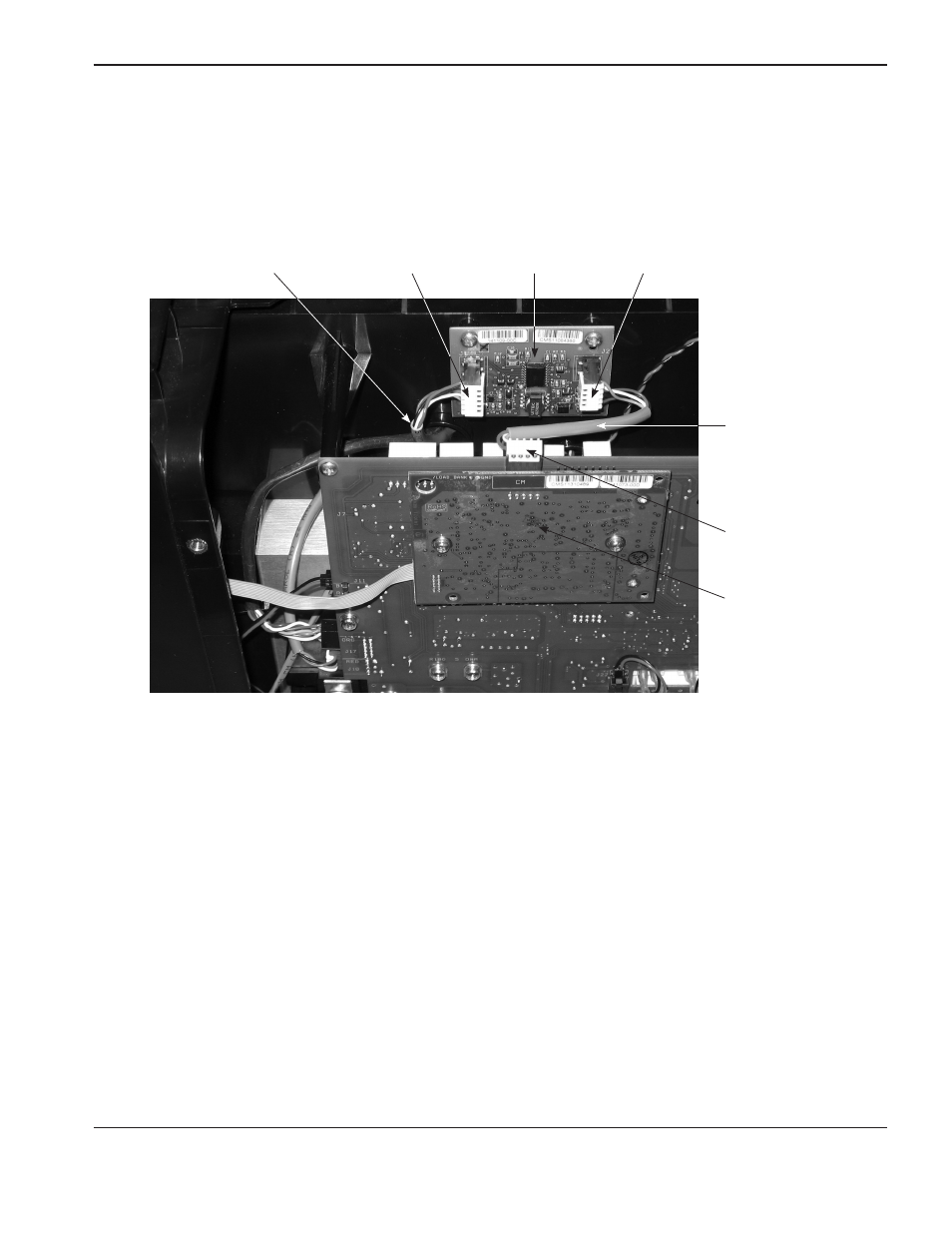

Circuit RS485 Connecteur J2
Circuit imprimé
du processeur
de signal numérique
Connecteur J7
Câble court RS485
Câble long RS485 Connecteur J1
