Dépannage et tests système
8-16
powermax
105
Manuel de service
Test d’appareil IGBT à l’aide d’un testeur non Hypertherm
poussoir utilisés ensemble pour effectuer deux tests.
Note : avant qu’un IGBT puisse être testé, il doit être isolé de tous les circuits électriques. Si l’IGBT est installé sur
une source de courant, retirer le circuit imprimé d’alimentation et toute connexion de câble avant d’effectuer
le test.
1. Vérifier que l’IGBT ne présente pas de fissures ou de marques noires. S’il est endommagé, le remplacer.
2. Vérifier que la batterie de 9 volts soit au-dessus (>) de 8,0 V.

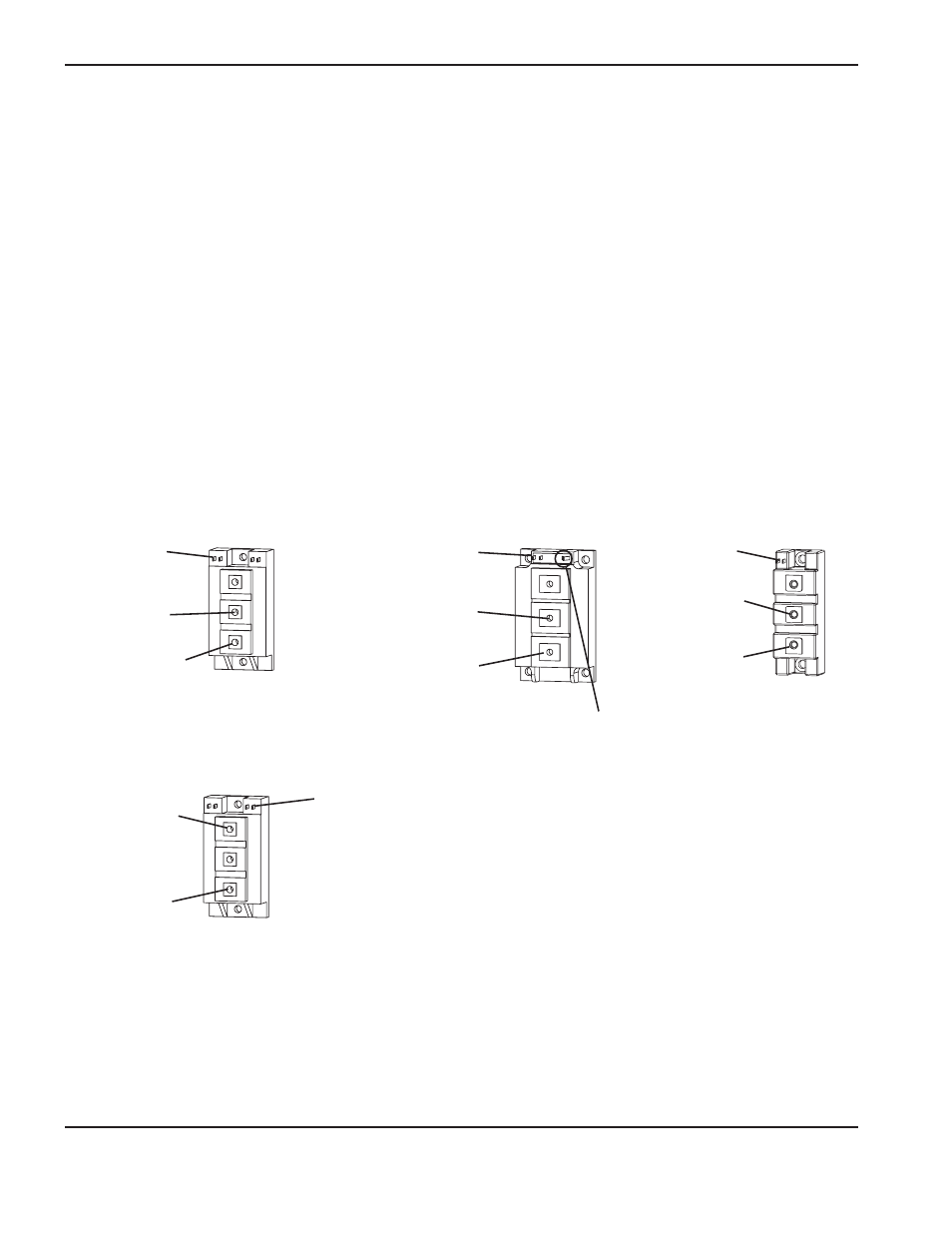

3. Brancher les câbles de test tel qu’illustré ci-dessous.
4. Lorsque les câbles de test sont branchés, et sans appuyer sur le bouton-poussoir, la DEL ne devrait pas s’allumer.
Si la DEL est allumée, alors l’IGBT est court-circuité. Remplacer l’IGBT.
5. Lorsque les câbles de test sont branchés, appuyer sur le bouton-poussoir. À ce moment, la DEL devrait s’allumer.
Si la DEL ne s’allume pas, alors l’IGBT est ouvert. Remplacer l’IGBT.
Câble jaune
Grille 2 (G2)
Câble noir
Émetteur 2 (E2)
Câble rouge
Collecteur 2 (C2)
Module IGBT, onduleur
test 1
Câble jaune
Grille (G)
Câble noir
Émetteur (E)
Note :
ces contacts sont destinés
au détecteur de température
interne IGBT. Ne pas utiliser
le testeur IGBT ici.
Câble rouge
Collecteur (C)
Module IGBT,
PFC
IGBT, arc pilote
Module IGBT, onduleur
test 2
Câble jaune
Grille 1 (G1)
Câble rouge
Collecteur 1 (C1)
Câble noir
Émetteur 1 (E1)
Câble jaune
Grille (G)
Câble noir
Émetteur (E)
Câble rouge
Collecteur (C)
