Remplacement des composants de la toRche
powermax
105 Manuel de service 10-11
Dépose de la poignée de droite
1. Tirer la poignée de droite hors du corps de la torche pour l’enlever. Le corps de la torche se loge parfaitement dans
la poignée de droite.
2. Retirer le contacteur de détection de la buse des tiges de montage de la poignée de droite.

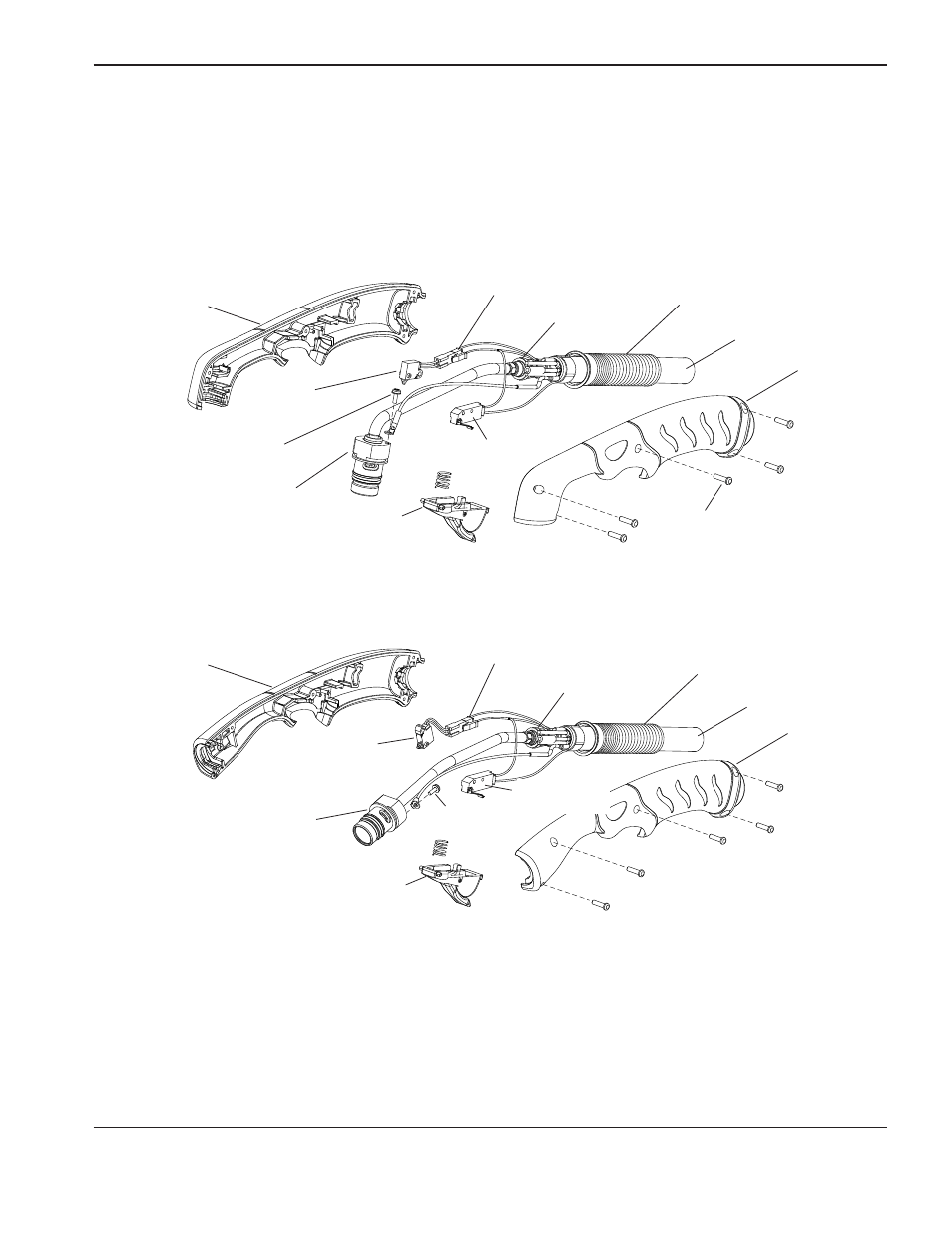

Torche manuelle Duramax 75˚
Côté droit de la poignée
Vis du câble de l’arc pilote
Gâchette de sécurité
et ressort
Côté gauche
de la poignée
Corps de la torche
Interrupteur
de démarrage
Faisceau de torche
Serre-câble
Raccord du gaz
Contacteur
de détection
de la buse
Connecteur du contacteur
de détection de la buse
Vis de la poignée (5)
Torche manuelle Duramax 15˚
Vis du câble
de l’arc pilote
Gâchette de sécurité et ressort
Interrupteur
de démarrage
Corps de la torche
Contacteur
de détection
de la buse
Côté droit de la poignée
Côté gauche
de la poignée
Faisceau de torche
Serre-câble
Raccord du gaz
Connecteur du contacteur
de détection de la buse
Remplacement du contacteur de détection de la buse
1. Appuyer sur la languette du contacteur de détection de la buse et retirer le contacteur de détection de la buse
du connecteur.
2. Brancher le connecteur dans le nouveau contacteur de détection de la buse.
