Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-61

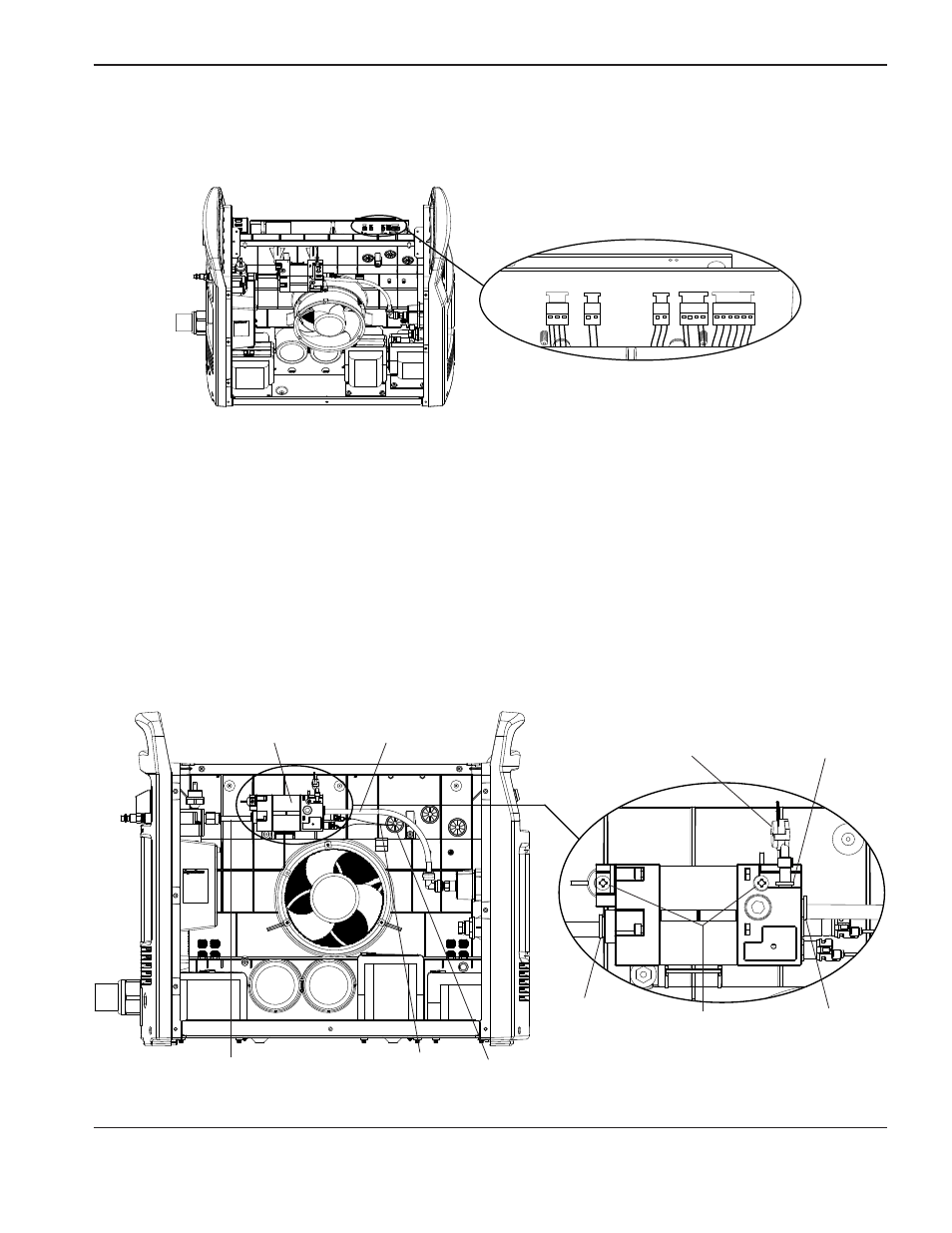

Remplacement de l’électrovanne
1. Débrancher le connecteur J6 de l’arrière du circuit imprimé d’alimentation.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Tirer les fils d’alimentation de l’électrovanne et le connecteur dans le passe-fil à partir du côté du ventilateur de la
source de courant.
3. Pousser la bague en plastique sur le capteur de pression tout en tirant le capteur de pression hors
de l’électrovanne.
4. Pousser la bague en plastique sur le long collet de tuyau de gaz tout en tirant le capteur long du tuyau de gaz hors
de l’électrovanne.
5. Retirer les deux vis de montage de l’électrovanne.
6. Pousser la bague en plastique sur le raccord de tuyau de gaz court tout en tirant l’électrovanne hors du tuyau
de gaz court.
7. Retirer l’électrovanne.
Raccord court
du tuyau de gaz Vis de montage
Raccord long
du tuyau de gaz
Tuyau de gaz long
Tuyau de gaz court
Électrovanne
Fils d’alimentation
de l’électrovanne
Raccord du capteur
de pression Capteur de pression
Passe-fil
