Remplacement des composants de la souRce de couRant
9-34
powermax
105 Manuel de service
3. Éloigner délicatement le panneau d’extrémité arrière à environ 4 cm de la source de courant.
4. Vérifier que l’alimentation du système est éteinte (OFF) et desserrer les vis qui fixent les trois fils d’alimentation (L1,
L2, L3) au-dessus de l’interrupteur d’alimentation.
5. Tirer les fils vers le haut pour les enlever de l’interrupteur d’alimentation.
6. Sur l’extérieur de la source de courant, dévisser l’écrou de retenue du serre-câble du cordon d’alimentation de sorte
que les fils puissent se déplacer librement. Faire glisser l’écrou sur le cordon d’alimentation.
7. Faire passer les fils dans le serre-câble pour déposer le cordon d’alimentation.
Note : les cordons d’alimentation CE doivent être tirés dans le serre-câble, de l’intérieur du panneau
d’extrémité arrière, en raison du noyau de ferrite qui est installé sur les trois fils d’alimentation.

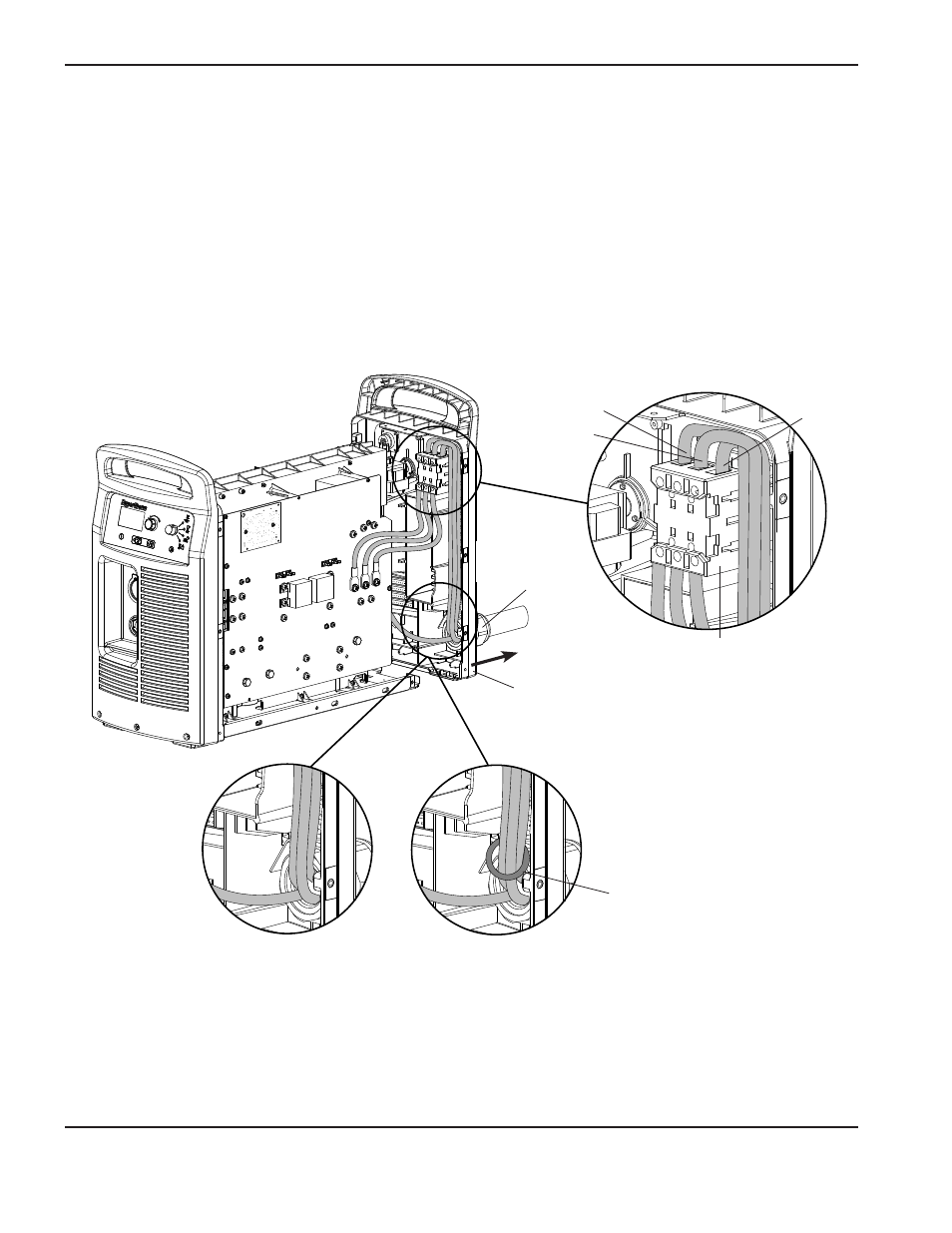

Panneau
d’extrémité arrière
L1
L2
Interrupteur
d’alimentation
Noyau de ferrite
Écrou de retenue
du serre-câble
L3
Cordon d’alimentation
CSA et CCC
Cordon
d’alimentation CE
