Remplacement des composants de la souRce de couRant
9-36
powermax
105 Manuel de service
Remplacement de l’interrupteur d’alimentation

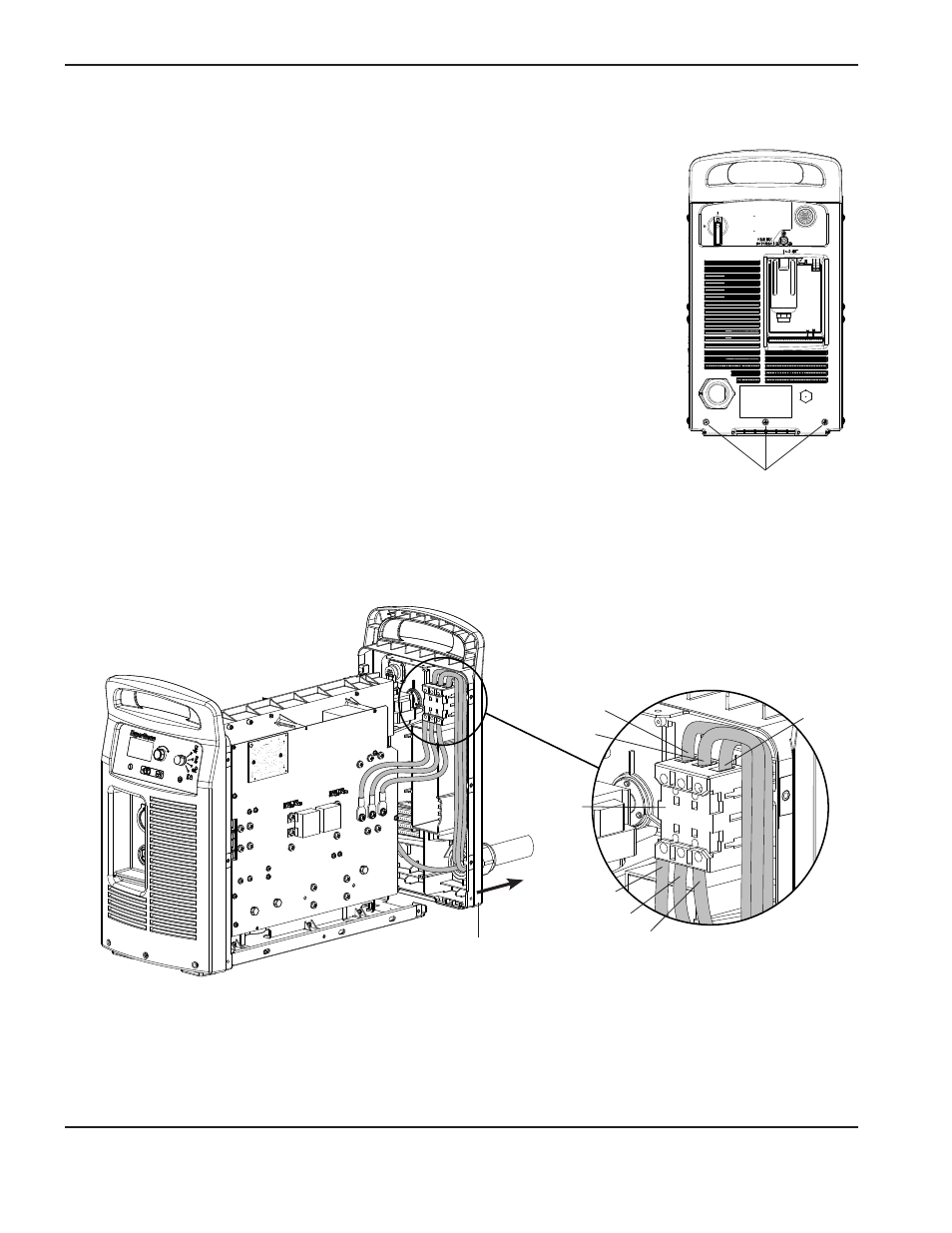

1. Retirer les trois vis de montage de la partie inférieure du panneau d’extrémité arrière.
2. Éloigner délicatement le panneau d’extrémité arrière à environ 4 cm de la source
de courant.
3. Vérifier que l’alimentation du système est éteinte (OFF) et desserrer les vis de pression
qui fixent les trois fils d’alimentation (L1, L2, L3) au-dessus de l’interrupteur
d’alimentation.
4. Tirer les fils vers le haut pour les enlever de l’interrupteur d’alimentation.
5. Desserrer les vis de pression qui fixent les deux fils (bleu, noir) à l’interrupteur auxiliaire
situé au-dessus de l’interrupteur d’alimentation derrière les fils L1-L2-L3.
6. Tirer les fils directement vers le haut pour les enlever de l’interrupteur auxiliaire.
7. Desserrer les vis de pression qui fixent les trois fils d’alimentation (T1-T2-T3) à la partie
inférieure de l’interrupteur d’alimentation.
8. Tirer les fils directement vers le bas pour les retirer de l’interrupteur d’alimentation.
Vis de montage du panneau
d’extrémité arrière
Panneau d’extrémité arrière
T1
L2
Interrupteur
d’alimentation
L3 L1
T2
T3
