Pièces
11-6
powermax
105 Manuel de service
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

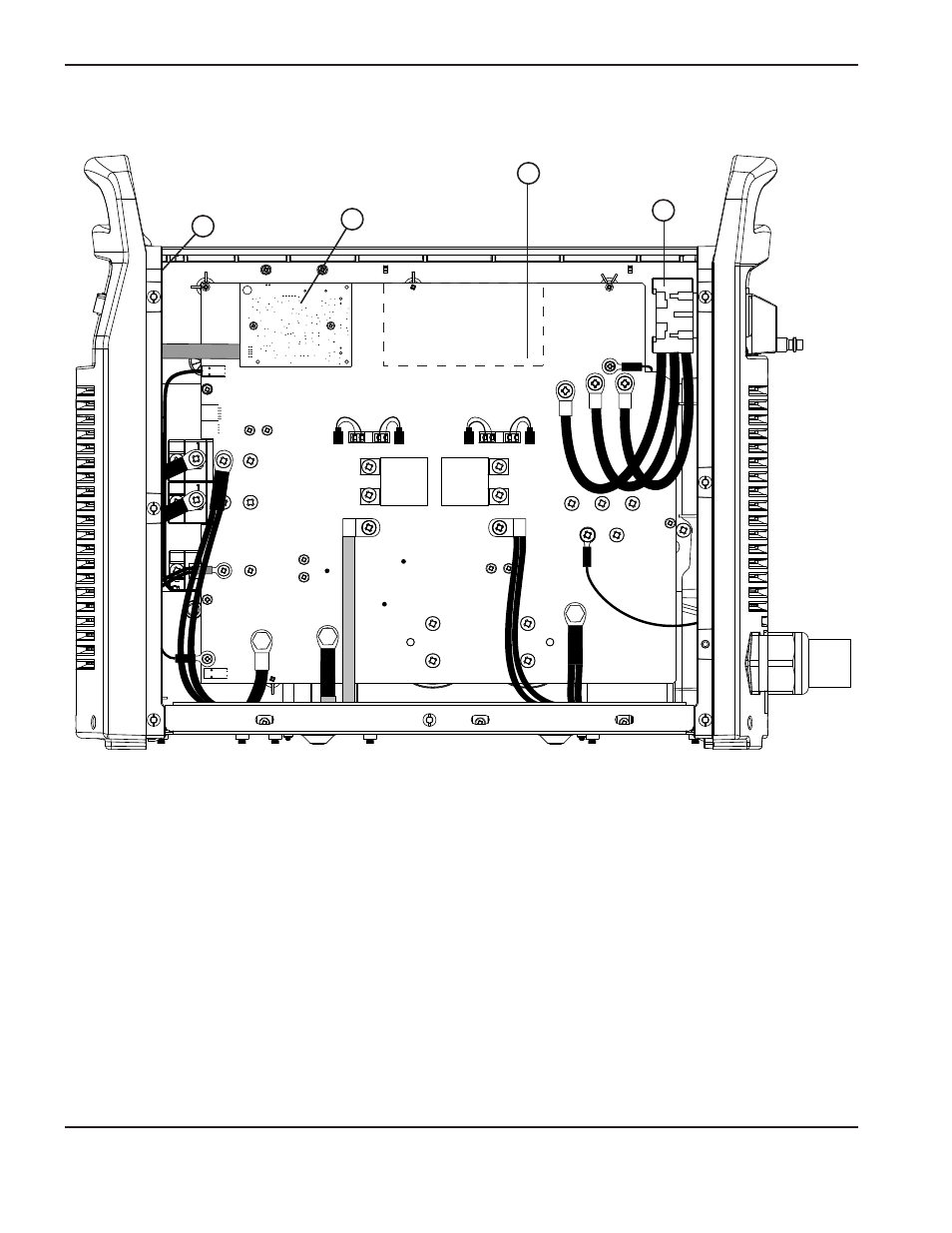

Intérieur, côté circuit imprimé d’alimentation (230 – 400 V CE)
1
2
4
Article Numéro de
référence
Description
1 228657 Kit : Circuit imprimé de commande pour Powermax65/105
2 228909 Kit : Circuit imprimé du processeur de signal numérique Powermax105
3 228877 Kit : Circuit imprimé d’alimentation pour Powermax105 230 – 400 V CE
4 228879 Kit : Interrupteur d’alimentation du Powermax105 200 – 600 V CSA/230 – 400 V CE
228895 Kit : Isolation Mylar pour Powermax105
3
