Hypertherm Powermax105 Rev.2 - Manuel (Page 284)

Remplacement des composants de la souRce de couRant
9-86
powermax
105 Manuel de service

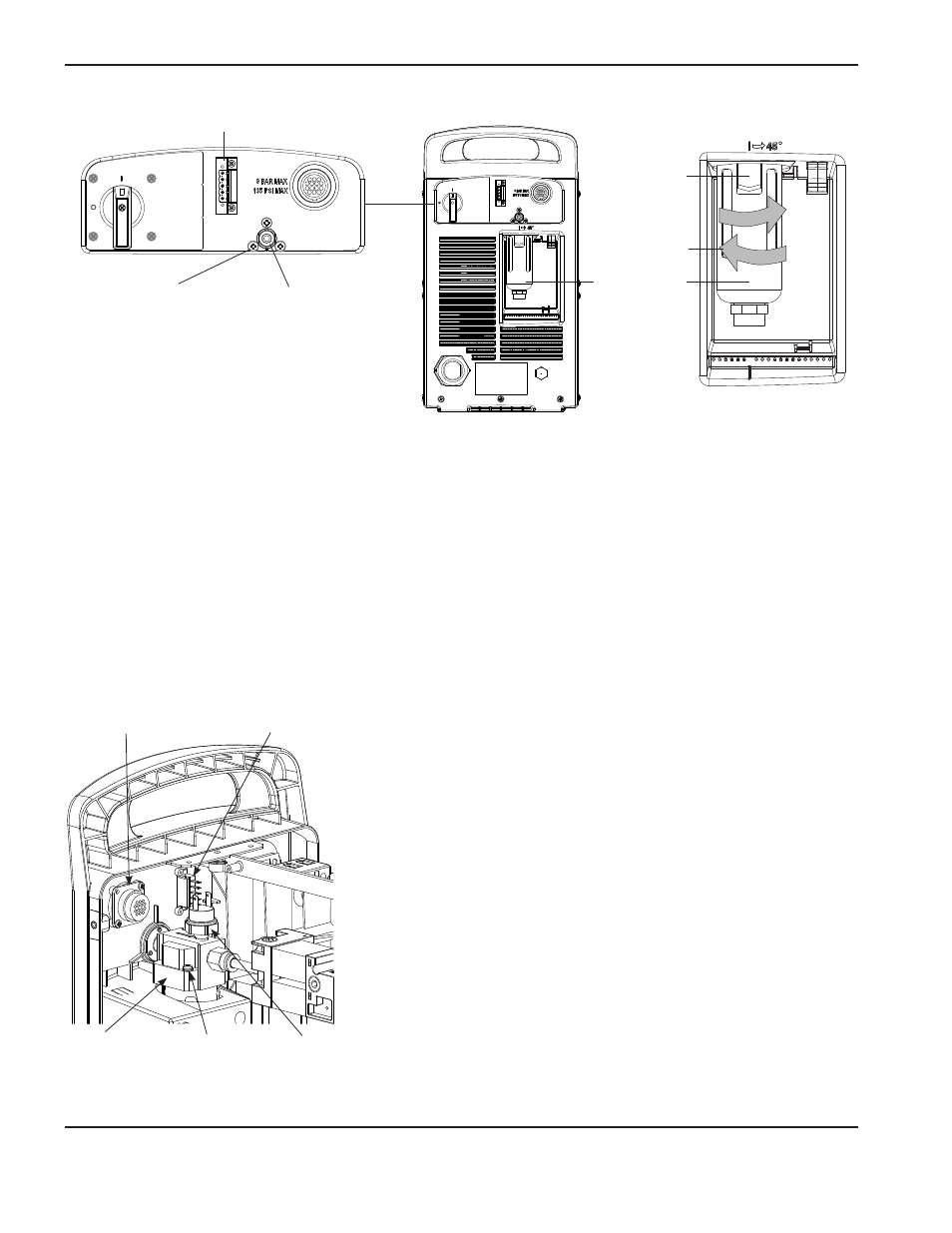

Raccord du tuyau
de gaz
Vis de montage du sous-
ensemble du filtre à air (3)
Loquet
Installer
Connecteur facultatif RS485
Cuve de filtre
24. Positionner le sous-ensemble du filtre à air dans la source de courant et serrer les trois vis de montage dans
le panneau d’extrémité arrière à 23 kg cm.
25. Appliquer du mastic aux filetages du tuyau de gaz et serrer le collet de tuyau de gaz dans le sous-ensemble du filtre
à air.
26. Installer la cartouche filtrante et la sécuriser au bas du sous-ensemble du filtre à air en serrant (sens horaire) l’écrou
de retenue en plastique.
27. Insérer la cuve de filtre dans le bas du sous-ensemble du filtre à air et s’assurer que le loquet est placé à 45 degrés
vers la droite.
28. Aligner verticalement et pousser fermement la cuve du filtre vers le haut jusqu’à ce qu’elle soit bien en place.
29. Faire pivoter la cuve de filtre vers la gauche, jusqu’à ce que le loquet
se bloque en position.
30. S’ils ont été débranchés à une étape précédente, connecter les fils
aux bornes du connecteur RS485, en commençant par le haut, dans
l’ordre suivant : rouge – noir – marron – blanc – vert.
31. Connecter les deux fils aux bornes du fil du pressostat (fil blanc
le plus près du panneau central).
32. S’il a été retiré à une étape précédente, fixer le connecteur
d’interface CNC au panneau d’extrémité arrière en serrant les deux
vis de montage à 11,5 kg cm.
33. Attacher les fils de terre au boîtier du filtre à air en serrant les vis
du fil de terre à 11,5 kg cm.
Note : il y aura deux fils de terre si le connecteur de l’interface CNC
facultatif est installé dans le panneau d’extrémité arrière.
Connecteur facultatif
RS485
Connecteur d’interface
CNC facultatif
Pressostat Vis du fil
de terre
Sous-ensemble
du filtre à air
