Fonctionnement de base du système
3-4
powermax
105 Manuel de service

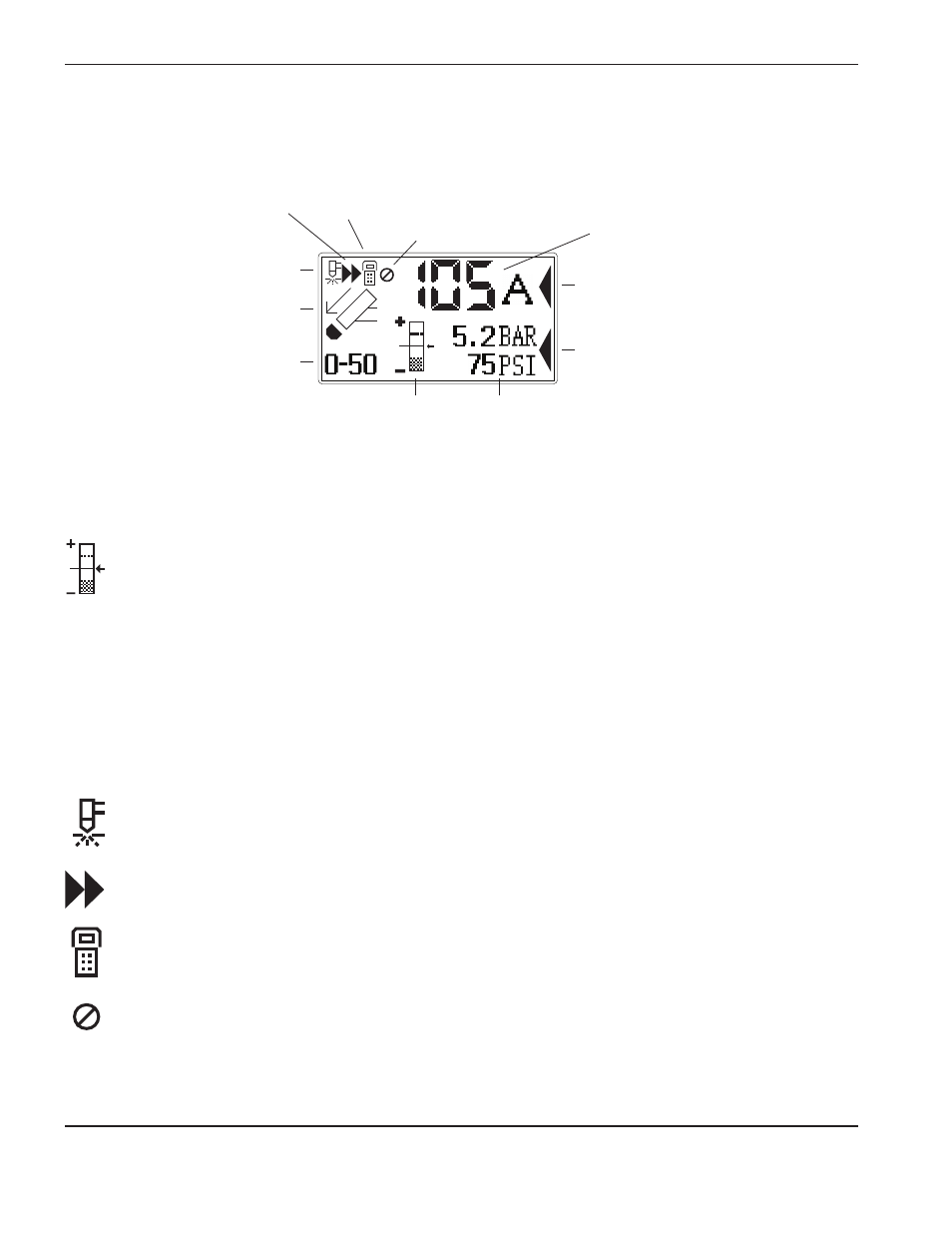

Écran d’état
L’écran d’état indique l’état du système et les renseignements sur toute défaillance éventuelle.
Torche allumée
Icône de
défaillance
Code de
défaillance
La torche est en
train de couper
Télécommande
connectée
Détection de fin de vie de
l’électrode manuellement
désactivée Réglage de courant (A)
Curseur de sélection du courant
Curseur de sélection de la pression
Réglage de
pression
Réglage visuel
de la pression
Indicateurs de pression du gaz
En mode manuel, la pression du gaz est affichée en bar et en psi. La barre de pression du gaz sert aussi d’indicateur
visuel de la pression.
Barre de pression des gaz
Lorsque la flèche est centrée sur la barre verticale (la pression de référence du réglage de pression
automatique), la pression du gaz est ramenée à la valeur préréglée en usine. Si la pression est supérieure
à la valeur préréglée, la flèche apparaît au-dessus du milieu de la barre. Si elle est inférieure à la valeur
préréglée, la flèche apparaît sous le point central.
Note : En mode automatique, la source de courant ajuste la pression à la valeur préréglée. Vous pouvez
utiliser le mode manuel pour régler la pression selon les besoins d’une tâche particulière.
Se reporter à la page 3-10 Réglage manuel de la pression du gaz.
Icônes d’état du système
L’écran affiche des icônes indiquant l’état actuel du système.
Torche allumée
Indique que la torche a reçu un signal d’allumage.
La torche est en train de couper
Indique que l’arc de coupe a été transféré au métal et que la torche est en train de couper.
Commande à distance
Indique qu’une commande à distance ou une CNC gère la source de courant à l’aide de communications
séries. Toutes les commandes locales sont désactivées.
Détection de fin de vie de l’électrode désactivée manuellement
Indique que la caractéristique de détection de fin de vie de l’électrode a été désactivée manuellement.
