Configuration de la sourCe de Courant
2-8
powermax
105 Manuel de service
Cordon d’alimentation triphasée et installation de la fiche
Les sources de courant Powermax105 sont livrées avec les cordons d’alimentation suivants :
• Modèles CSA : Cordon d’alimentation 6 AWG à 4 fils
• 230 – 400 V CE : Cordon d’alimentation 10 mm
2 HAR à 4 fils
• 380 V CCC/230 – 400 V CElivré sans cordon d’alimentation
Note : Pour conserver la certification CE, installer le kit de cordon d’alimentation 228886.
• 400 V CE : Cordon d’alimentation 6 mm 2 HAR à 4 fils
• 380 V CCC : Cordon d’alimentation 6 mm 2 HAR à 4 fils (certains modèles sont livrés sans cordon
d’alimentation)
Pour utiliser le Powermax105, utiliser une fiche conforme aux réglementations locales et nationales. La fiche doit être
raccordée au cordon d’alimentation par un électricien agréé.

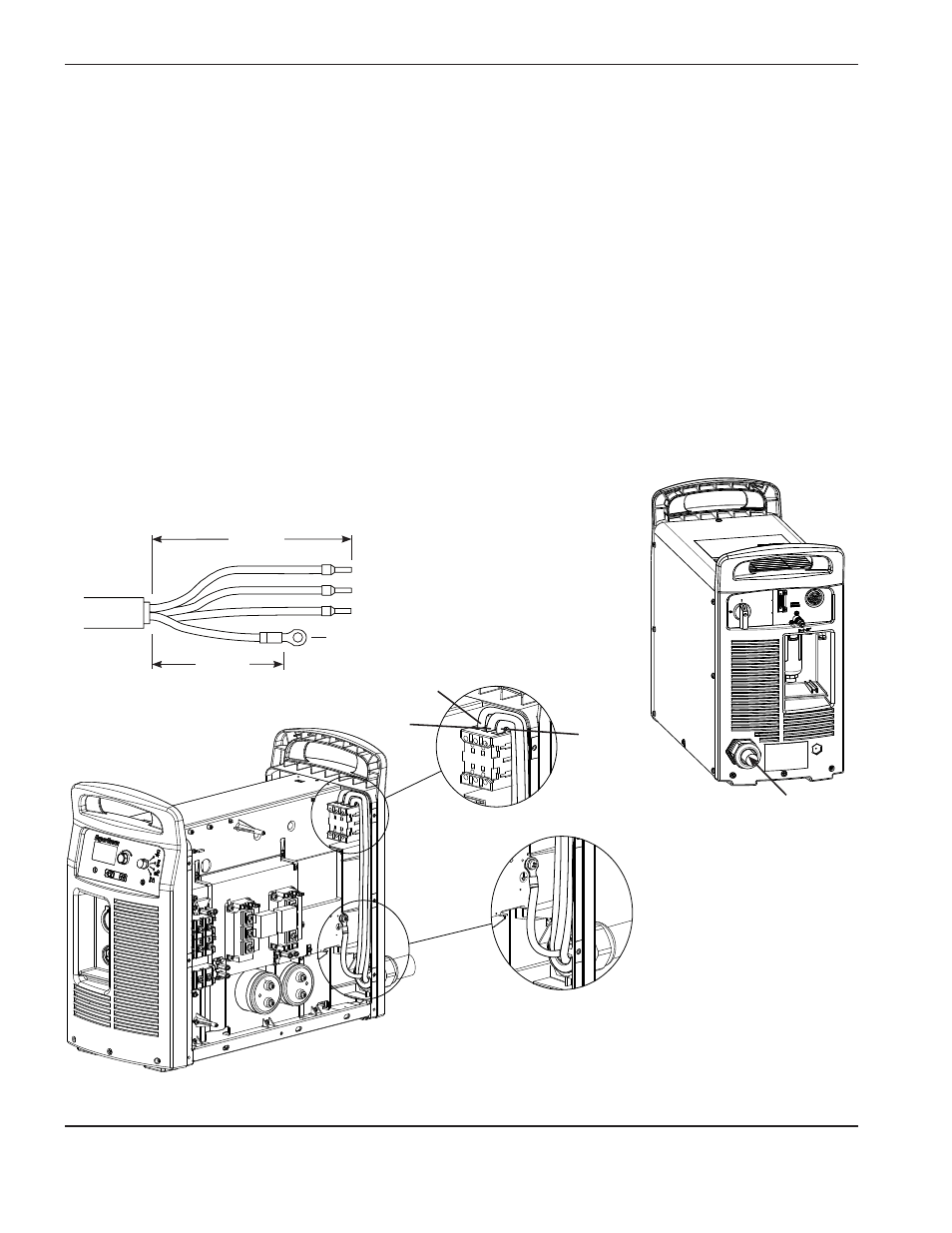

Dénuder et préparer les fils du cordon d’alimentation tel qu’illustré ci-dessous.
L1
L3
L2
L2
L1
L3
Terre
6 mm
419 mm
203 mm
CSA
Acheminer le fil dans le
serre-câble puis serrer
