Remplacement des composants de la souRce de couRant
9-74
powermax
105 Manuel de service

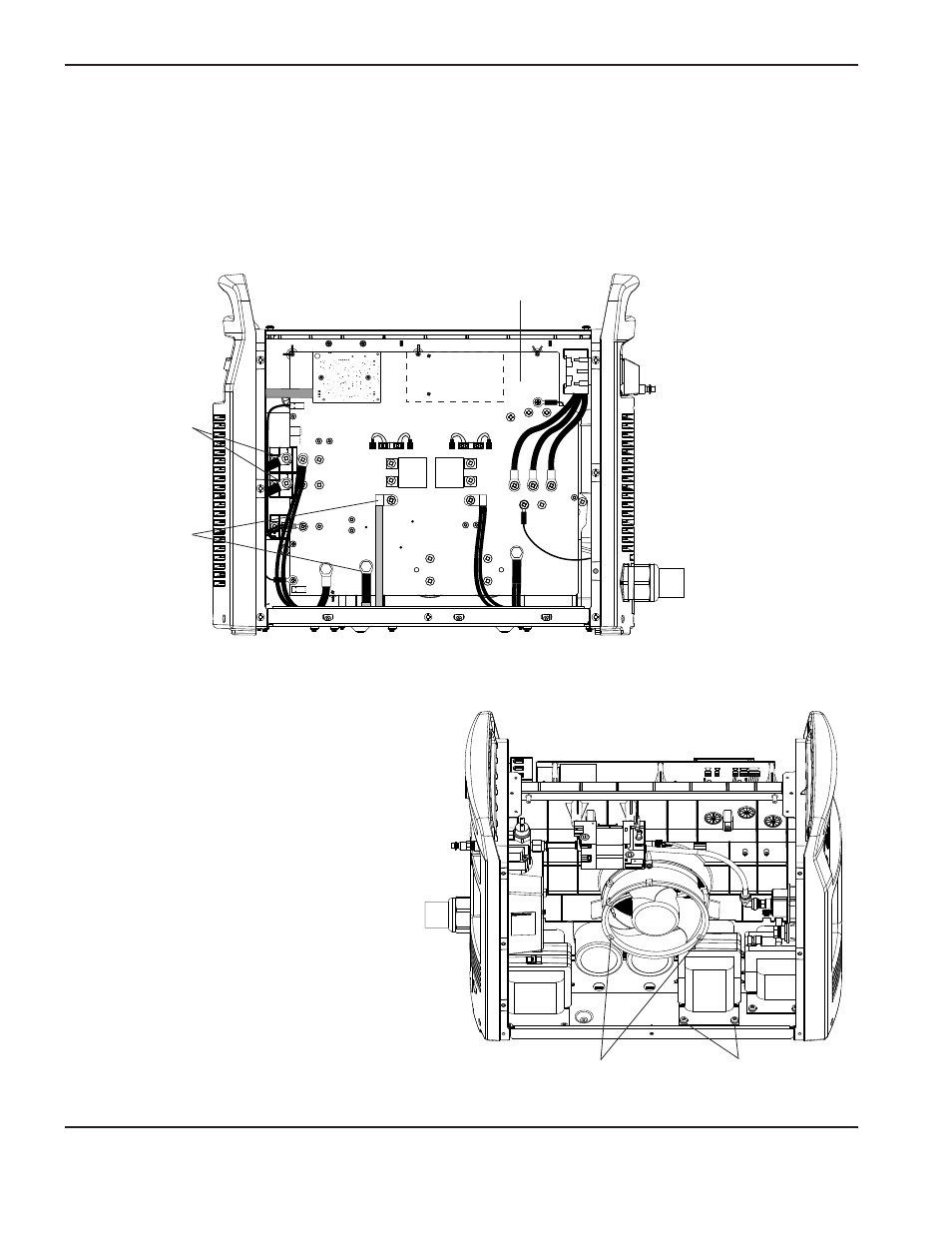

Replacement du transformateur
1. Retirer les deux vis qui retiennent les fils longs du transformateur au pont de diodes en sortie.
2. Retirer la vis et le boulon qui retiennent les fils courts du transformateur au circuit imprimé d’alimentation.
Note : le panneau d’alimentation illustré ci-dessous est un modèle 200 – 600 V CSA. Les connexions pour les
fils du transformateur sont les mêmes pour tous les modèles.
3. Retirer les deux vis de montage de la base
du transformateur.
4. Retirer les deux vis de montage du bas
du ventilateur. Les vis sont situées
directement derrière les trous du bas dans
la bride du boîtier du ventilateur.
J1 J2 J3 J5 J6
Trous dans la bride
du boîtier du ventilateur
Vis de montage
du transformateur
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Fils longs
du transformateur
Fils courts
du transformateur
Circuit imprimé d’alimentation
