Dépannage et tests système
powermax
105 Manuel de service 8-21
Module IGBT PFC

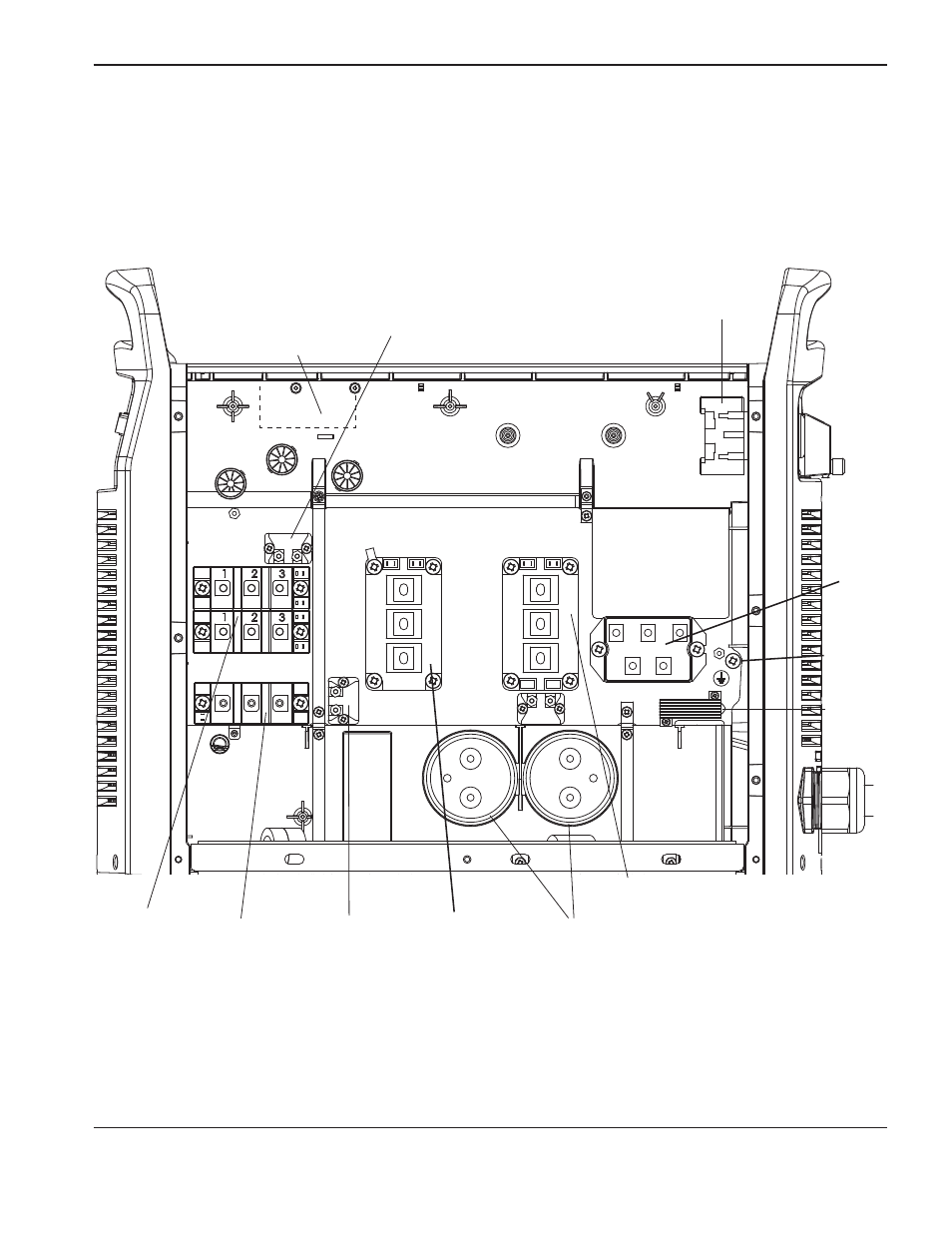

Vue d’ensemble de la source de courant (sans le circuit imprimé
d’alimentation) 230 – 400 V CE, 380 V CCC/230 – 400 V CE
Pont
de diodes
en entrée
Module IGBT
onduleur
Interrupteur
d’alimentation (S1)
Terre
Condensateurs
Transistor à effet
de champ en sortie
Circuit imprimé
série en option
Transistor à effet
de champ
de l’onduleur
IGBT arc pilote
Pont de diodes
en sortie
Résistance
d’amortissement
