Remplacement des composants de la souRce de couRant
9-88
powermax
105 Manuel de service

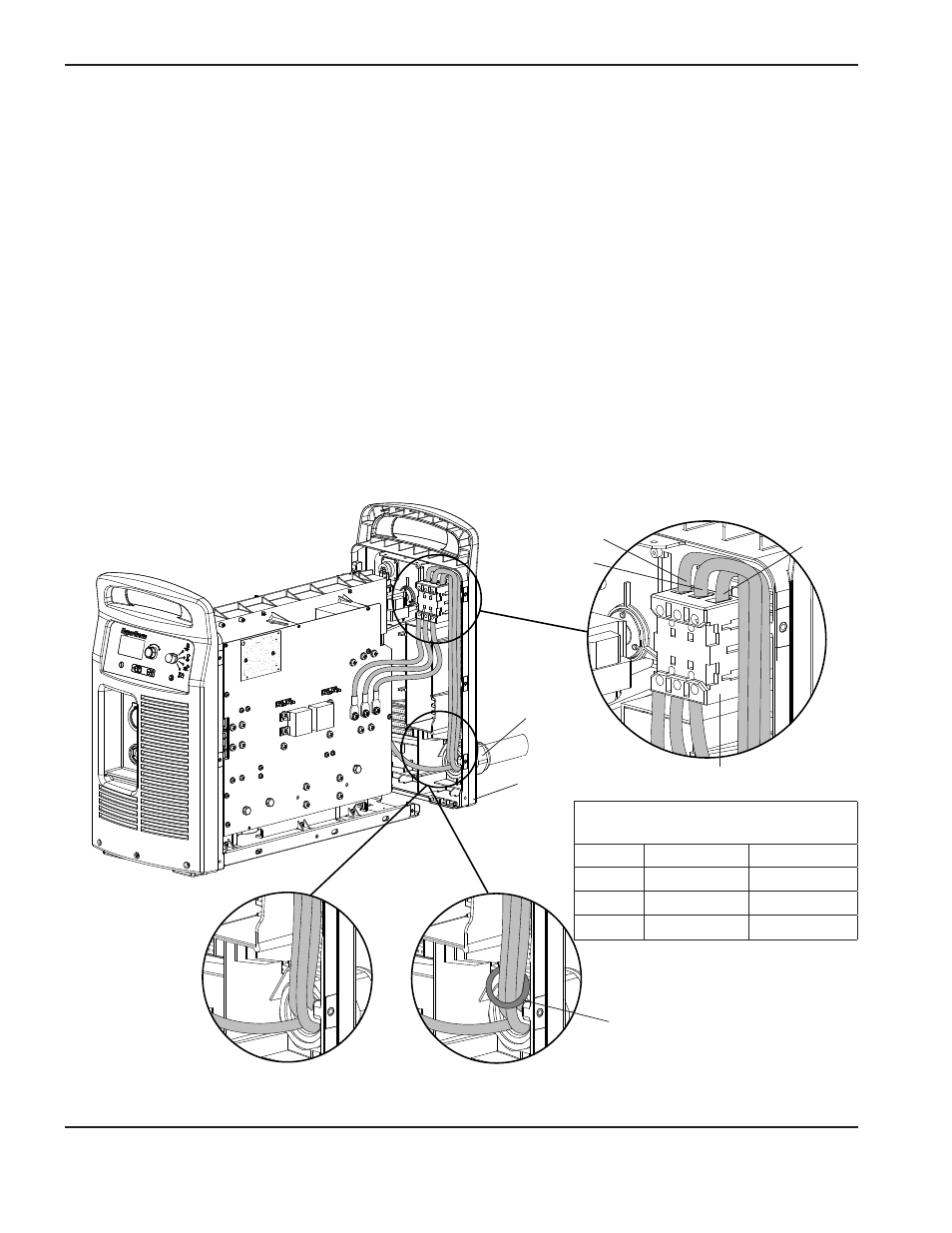

Installation du cordon d’alimentation
1. Desserrer l’écrou de retenue du serre-câble sur le connecteur du serre-câble.
2. Glisser le cordon d’alimentation dans le connecteur du serre-câble.
Note : les cordons d’alimentation CE doivent être poussés dans le connecteur du serre-câble, de l’intérieur
du panneau d’extrémité arrière, en raison du noyau de ferrite installé sur les trois fils d’alimentation.
3. Acheminer les trois fils d’alimentation dans le châssis à l’intérieur du panneau d’extrémité arrière au-dessus
de l’interrupteur d’alimentation.
4. Insérer les trois fils d’alimentation au-dessus de l’interrupteur d’alimentation, dans le même ordre qu’ils ont été
retirés et serrer les trois vis à 23 kg cm.
5. Serrer l’écrou de retenue du serre-câble.
6. Glisser le panneau arrière contre le châssis de la source de courant.
Panneau
d’extrémité arrière
L1
L2
Interrupteur d’alimentation
Noyau de ferrite
Écrou de retenue
du serre-câble
L3
Cordon d’alimentation
CSA et CCC
Cordon d’alimentation CE
Connections du cordon
d’alimentation
Fil CSA CE ou CCC
L1 Noir Marron
L2 Blanc Noir
L3 Rouge Gris
