Remplacement des composants de la toRche
10-8
powermax
105 Manuel de service
Dépose de la poignée de gauche
1. Retirer les consommables de la torche.
2. Placer la torche sur une surface plane avec la poignée gauche vers le haut.
3. Utiliser un tournevis TORX T10 ou un tournevis à tête plate pour enlever les cinq vis de la poignée de gauche.
4. Soulever délicatement la poignée de gauche en l’éloignant de la torche.
Note : vous devriez porter une protection pour les yeux, le ressort pouvant sauter de la poignée.

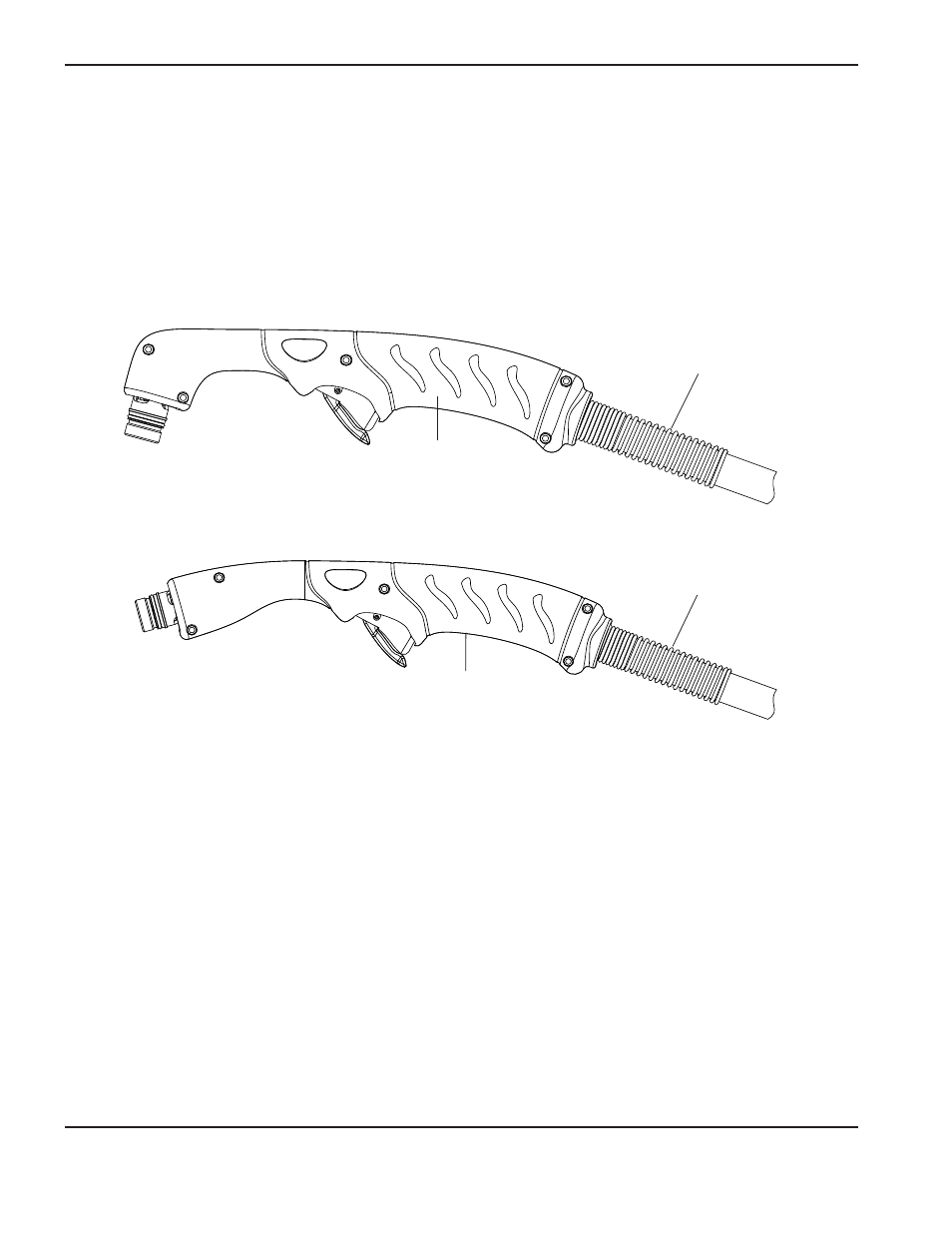

Poignée de gauche
Serre-câble
Torche manuelle Duramax 75˚
Poignée de gauche
Torche manuelle Duramax 15˚
Serre-câble
Installation de la poignée de gauche
1. Aligner la partie gauche de la poignée avec la partie droite.
Note : si les poignées doivent être remplacées, appliquer l’étiquette « H » sur le côté gauche de la poignée
de la torche.
2. S’assurer que les deux pivots de la gâchette sont situés dans les trous de pivot de la gâchette (un trou de pivot
dans chaque moitié de la poignée). S’assurer que les fils ne sont pas pincés par les poignées et que le serre-câble
est maintenu en place par les poignées.
3. Utiliser un tournevis TORX T10 ou un tournevis à tête plate pour serrer les cinq vis de la poignée à 14,98 kg cm.
4. Installer les consommables.
