Remplacement des composants de la toRche
10-12
powermax
105 Manuel de service
Remplacement du corps de la torche
Se reporter aux figures appropriées de la page précédente et réaliser les instructions suivantes.
1. Utiliser un tournevis cruciforme pour retirer la vis qui fixe le câble de l’arc pilote au corps de la torche.
2. Utiliser deux clés pour desserrer le tuyau de gaz qui relie le corps de la torche au faisceau de torche.
3. Appliquer la Loctite
® 263 (n° réf. 330103) sur les filets du raccord de gaz sur le corps de la torche. Faire attention
de ne pas mettre de Loctite sur la partie conique du raccord de gaz pour éviter d’éventuels dommages à la torche.

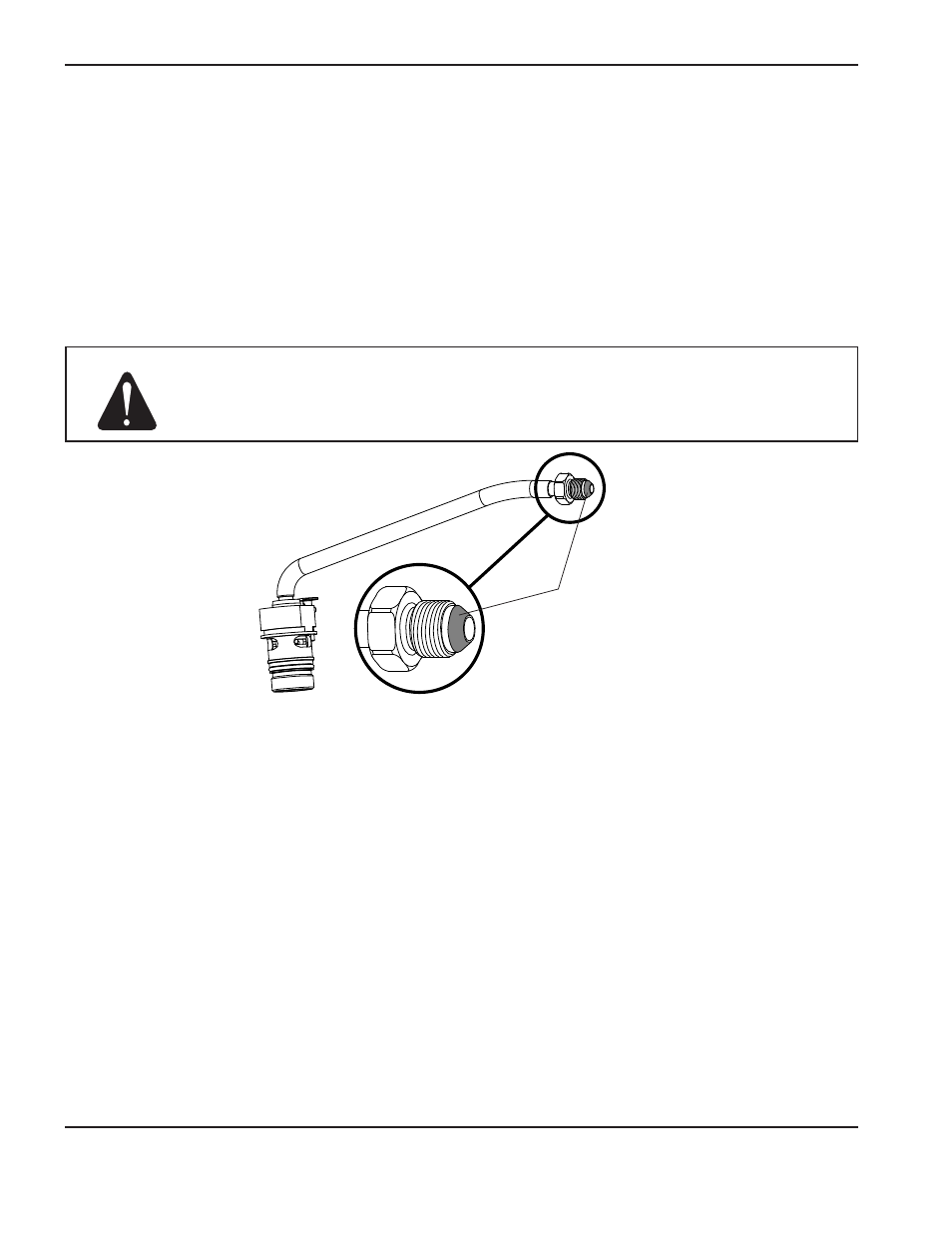

Se reporter à la figure ci-dessous.
Attention : ne pas mettre de Loctite sur la partie conique du raccord du tuyau de gaz pour
éviter d’éventuels dommages à la torche. Si de la Loctite se trouve sur cette surface,
la nettoyer immédiatement.
Partie conique du raccord
du tuyau de gaz
4. Visser le corps de la torche dans le faisceau de la torche jusqu’à ce qu’il soit serré.
5. Utiliser deux clés pour serrer les raccords de gaz qui relient le corps de la torche au faisceau de torche
à 69,1 kg cm.
6. Utiliser un tournevis cruciforme pour serrer la vis qui fixe le câble de l’arc pilote au corps de la torche à 5,76 kg cm.
Note : pour éviter que le câble de l’arc pilote ne soit coincé entre les poignées, incliner la borne du câble
de l’arc pilote de façon à ce qu’elle soit sous le tuyau de gaz du corps de la torche.
