Dépannage et tests système
8-50
powermax
105 Manuel de service
Test 5 – Circuit à balayage horizontal (tensions c.c. faibles)
Symptôme : aucune tension faible n’est présente.
Note : porter l’équipement de protection personnelle approprié avant de tester des appareils sous tension.
Le circuit à balayage horizontal produit les tensions c.c. faibles dans la source de courant. Il fournit +3,3 V c.c.,
+5 V c.c., +24 V c.c. et +48 V c.c.
Vérifier les tensions telles que décrites dans le tableau. Si la valeur n’est pas de ± 15 %, effectuer le test approprié
indiqué plus loin dans cette section.
Volts c.c. Points de test (utiliser la masse pour
les valeurs négatives)
Toutes les unités
+48 J1 – Broche 1
+24 J5 – Broche 1
+5,0 J3 – Broche 3
+3,3 J15 – Broche 4

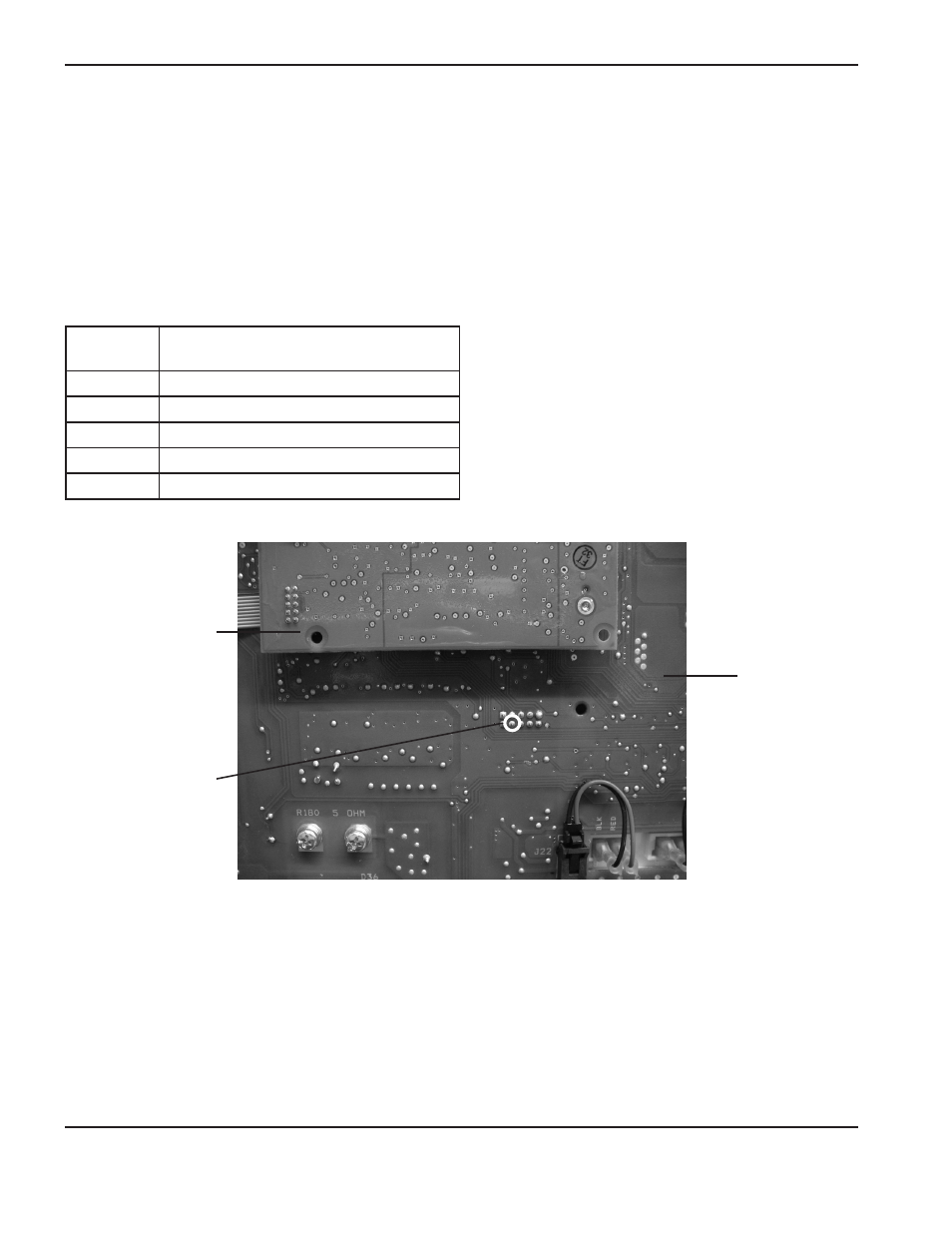

Circuit imprimé
du processeur
de signal numérique
J15 – Broche 4
Circuit imprimé
d’alimentation
