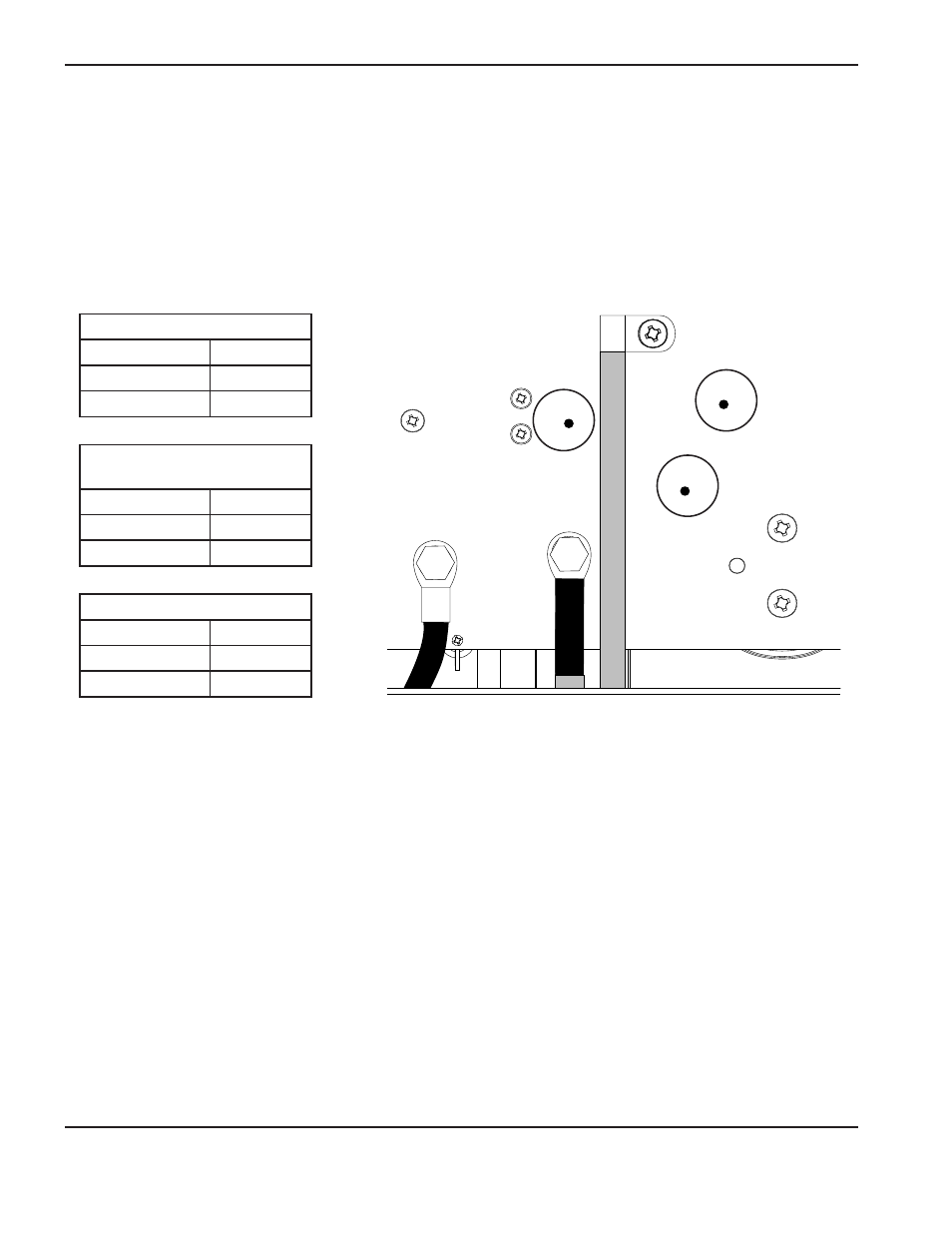

Test 2 – Alimentation omnibus c.c.
Vérification de résistance
Note : toutes les valeurs de résistance doivent être relevées lorsque le cordon d’alimentation est débranché
et les câbles d’alimentation internes sont connectés.
• Retirer les vis des condensateurs et déposer les condensateurs du circuit imprimé d’alimentation.
• Mesurer les résistances décrites dans les tableaux suivants.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
200 – 600 V CSA
Points de test
Valeur
TP 7 et 9
25 kΩ
TP 8 et 9
25 kΩ
230 – 400 V CE,
380 V CCC/230 – 400 V CE
Points de test
Valeur
TP 7 et 9
25 kΩ
TP 8 et 9
25 kΩ
380 V CCC, 400 V CE
Points de test
Valeur
TP 7 et 9
18 kΩ
TP 8 et 9
18 kΩ
• Replacer les vis de montage du condensateur avant la mise sous tension.
