Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-39
Remplacement du circuit imprimé de commande
1. Retirer le bouton de réglage et le bouton du sélecteur de mode de fonctionnement du panneau avant en les retirant
complètement de leurs tiges respectives.
2. Éloigner délicatement le haut du panneau d’extrémité avant de la source de courant. Le panneau avant reste fixé
au bas de la source de courant et ne peut être déplacé que sur une courte distance.
3. Retirer les trois vis fixant le circuit imprimé de commande au panneau avant. Deux vis sont installées sur le dessus
du circuit imprimé de commande, une à chaque extrémité. La troisième vis (non illustrée) est installée au milieu
du circuit imprimé de commande le long de l’extrémité inférieure.
4. Glisser délicatement le circuit imprimé de commande de l’arrière du panneau avant vers le côté circuit imprimé de la
source de courant.
5. Déconnecter le câble plat du circuit imprimé de commande et mettre le circuit imprimé de commande de côté.
6. Brancher le câble plat au connecteur J6 sur le nouveau circuit imprimé de commande.
7. Tirer délicatement le haut du panneau d’extrémité avant de la source de courant et glisser le circuit imprimé
de commande en place.
8. Fixer le circuit imprimé de commande au panneau d’extrémité avant en serrant les quatre vis de montage fournies
à 8,1 kg cm.
9. Aligner le côté plat intérieur du bouton du nouvel interrupteur de mode de fonctionnement (avec la ligne blanche)
avec le côté plat de la tige du circuit imprimé de commande et pousser le bouton directement sur la tige.
10. Aligner le côté plat intérieur du bouton du nouvel interrupteur d’ajustement de courant avec le côté plat de la tige
du circuit imprimé de commande et pousser le bouton directement sur la tige.

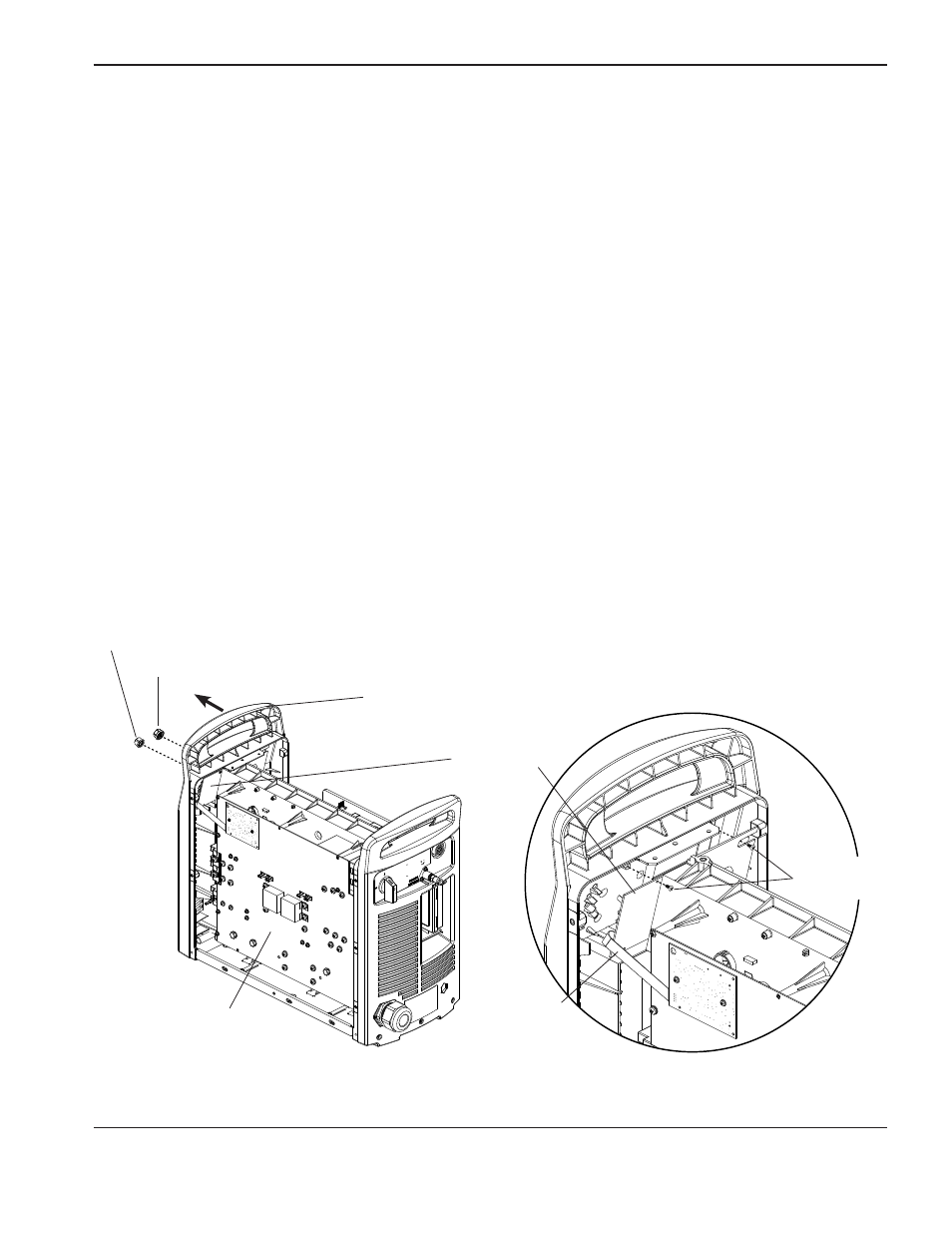

Circuit imprimé
de commande
Panneau d’extrémité avant – dessus
Bouton mode de fonctionnement
Bouton de réglage du courant
Circuit imprimé d’alimentation
Câble plat
Vis de montage
du dessus
