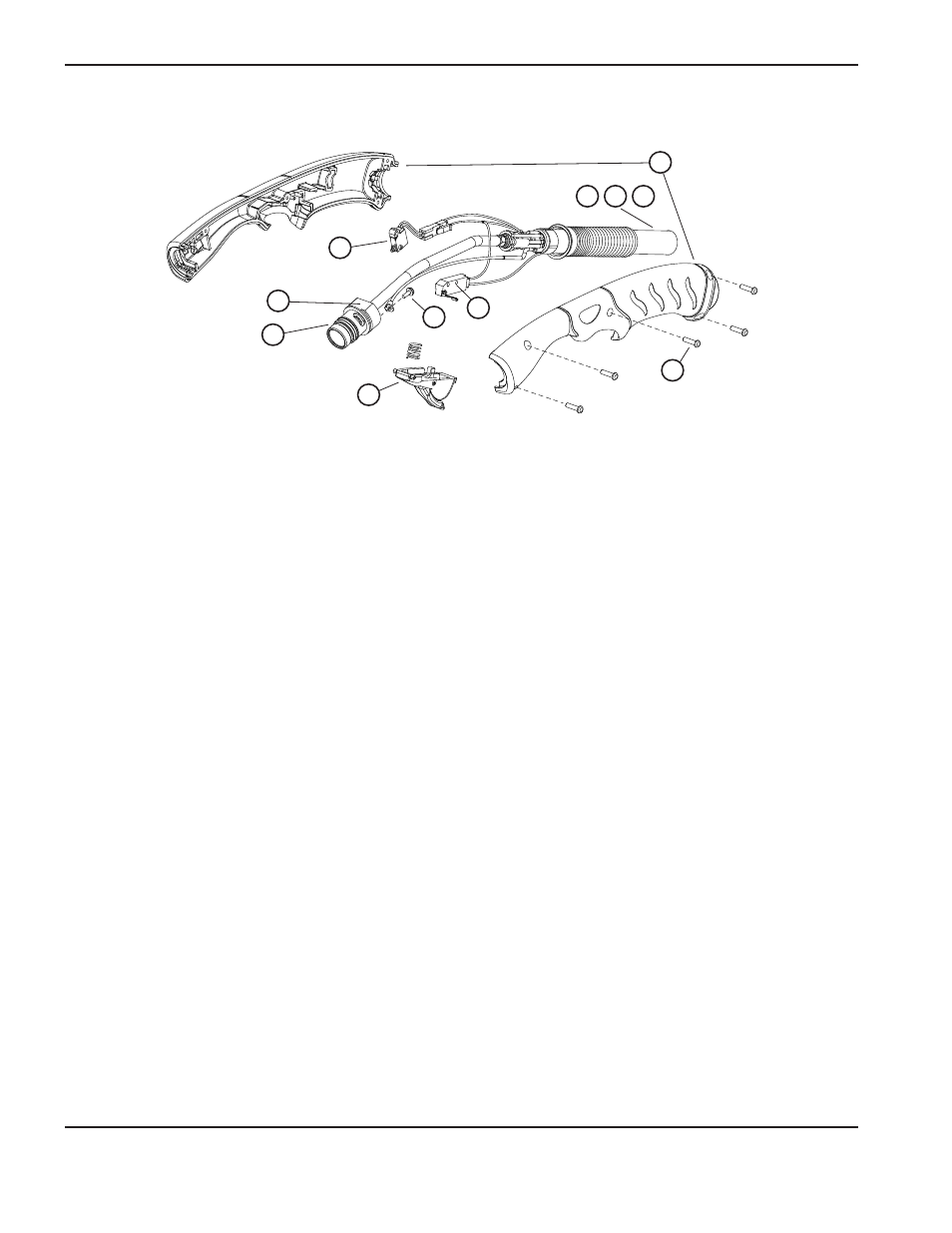

Pièces de rechange pour la torche manuelle Duramax 15˚
1
2
3
4
5
6
7 8 9
11
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche manuelle et de
faisceau. Les numéros de référence commençant par 059 indiquent des ensembles complets de torche et de faisceau.
Article Numéro de
référence
Description
059470 Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 7,6 m
059471 Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 15,2 m
059472 Ensemble de torche manuelle 15° Powermax65/85/105 avec faisceau de 22,9 m
1 228955 Kit : Poignée de torche de rechange pour Duramax 15°/HRTs
2 075714 Vis de poignée, n° 4 x 1/2 tête cylindrique large rainurée TORX, S/B
3 228721 Kit : Gâchette de sécurité avec ressort de rechange pour torche manuelle Duramax 75°/15°
4 058519 Joint torique : VITON 0,673 X 0,063
5 075504 Vis de borne du fil pilote : MSCR : vis à tête cylindrique 4-40 X 5/16 CN SEM PH S/Z
6 228109 Kit : Contacteur de détection de buse de rechange pour torche manuelle 15° T30v/T45v/
HRTs pour Powermax30/45/65/85/105
7 228959 Kit : Faisceau de rechange de 7,6 m pour torche manuelle Duramax
8 228960 Kit : Faisceau de rechange de 15,2 m pour torche manuelle Duramax
9 228961 Kit : Faisceau de rechange de 22,9 m pour torche manuelle Duramax
10 128642 Kit : Interrupteur d’amorçage de gâchette de rechange
11 228957 Kit : Corps de torche manuelle de rechange pour Duramax 15°
228314 Kit : Réparation de raccord rapide (loquet et ressort) de torche pour
Powermax45/65/85/105
