Remplacement des composants de la souRce de couRant
9-82
powermax
105 Manuel de service
10. Retirer les vis de montage du panneau d’extrémité avant
11. Retirer le panneau d’extrémité avant de la source de courant.
12. Aligner le nouveau panneau d’extrémité avant avec la source de courant et serrer les trois vis de montage fournies
à 23 kg cm.
13. Insérer l’extrémité filetée de la prise du câble de retour dans le panneau d’extrémité en vous assurant que la rainure
est sur le dessus.
14. Placer la rondelle sur la prise du câble de retour et serrer l’écrou sur la prise du câble de retour.
15. Sécuriser le câble de retour à la prise du câble de retour en serrant le boulon.
16. Fixer la prise à raccord rapide au panneau d’extrémité avant en serrant les quatre vis de montage fournies
à 23 kg cm.

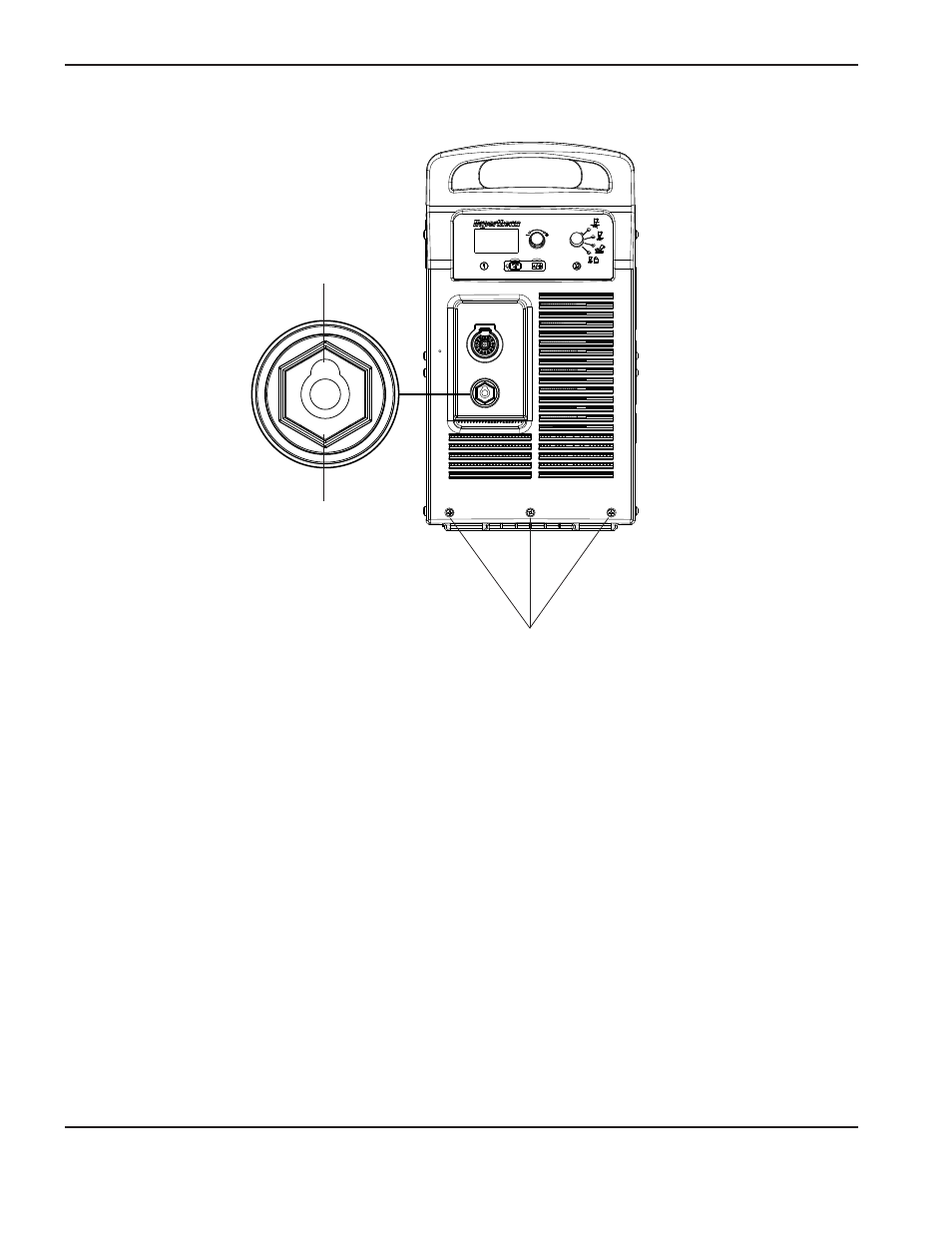

Vis de montage du panneau d’extrémité avant
Rainure sur le haut
Prise du câble de retour
