Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-79
3. Lever l’inducteur PFC hors de la source de courant pendant que vous dirigez délicatement les fils de l’inducteur
PFC dans l’ouverture à la base du panneau central.
Note : les modèles 230 – 400 V CE et 380 V CCC/230 – 400 V CE et CCC ont un noyau de ferrite sur les
fils de l’inducteur PFC, du côté du circuit imprimé d’alimentation. Ceux-ci doivent être retirés pendant
la dépose de l’inducteur PFC de la source de courant.
4. Placer le nouvel inducteur PFC dans la source de courant pendant que vous dirigez les fils de l’inducteur PFC dans
l’ouverture au fond du panneau central.
5. Glisser les languettes à l’avant de l’inducteur PFC dans les fentes dans la base de la source de courant.
6. Serrer les deux vis de montage fournies dans la base de l’inducteur PFC à 69,1 kg cm.
7. Si la source de courant est un modèle 230 – 400 V CE ou 380 V CCC/230 – 400 V CE, installer le noyau
de ferrite sur les plus longs fils de l’inducteur PFC du côté du circuit imprimé d’alimentation de la source de courant.
Sécuriser les fils de l’inducteur PFC au circuit imprimé d’alimentation en utilisant la vis et le boulon retirés à une étape
précédente, tout en vous reportant à la figure applicable sur les deux pages précédentes. Serrer la vis à 40,3 kg cm
et le boulon à J25 à 63,4 kg cm.

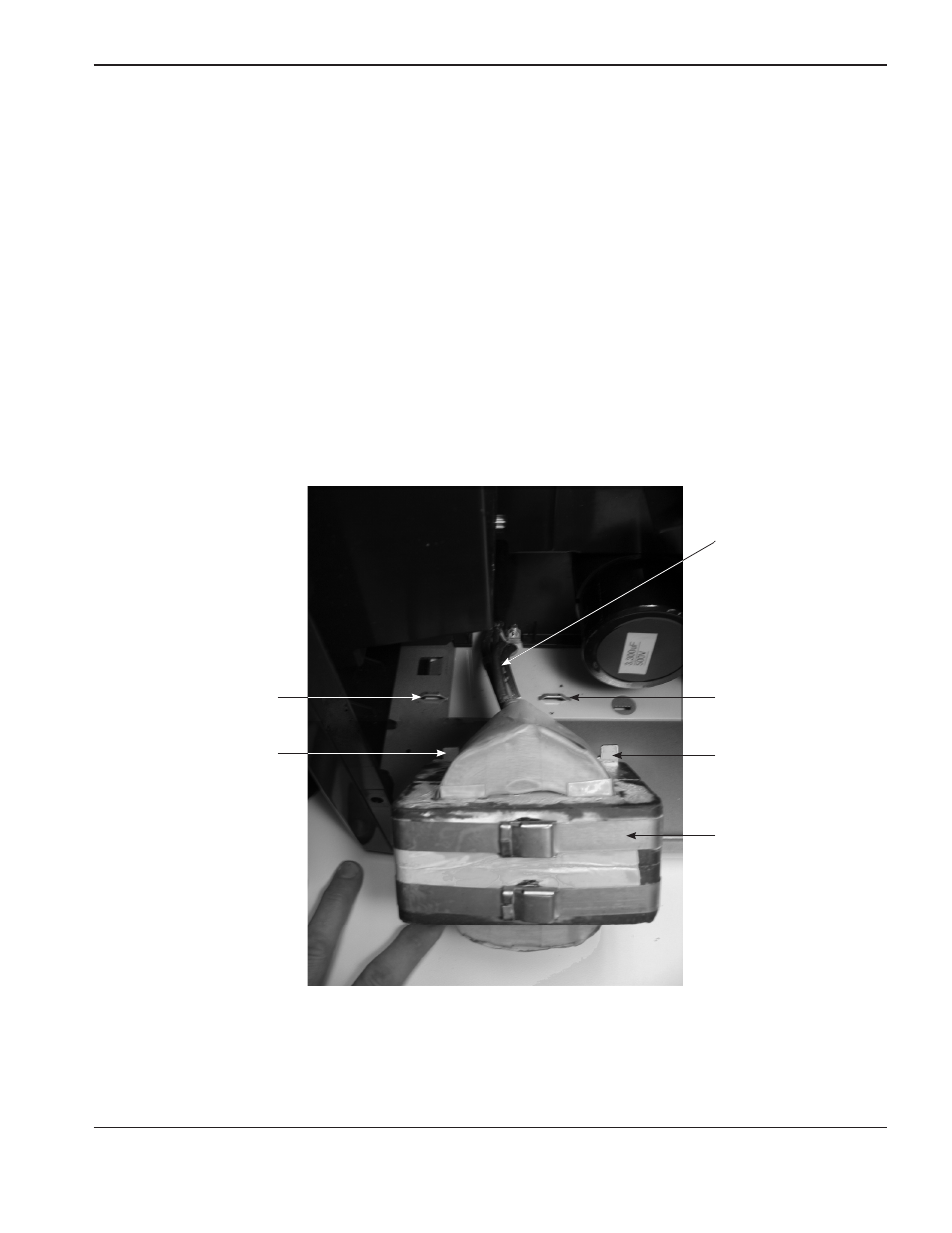

Inducteur PFC
Fils de l’inducteur PFC (4)
Fente dans la base Fente dans la base
Languette de l’inducteur
PFC
Languette de l’inducteur PFC
