Remplacement des composants de la souRce de couRant
9-56
powermax
105 Manuel de service
Remplacement du ventilateur

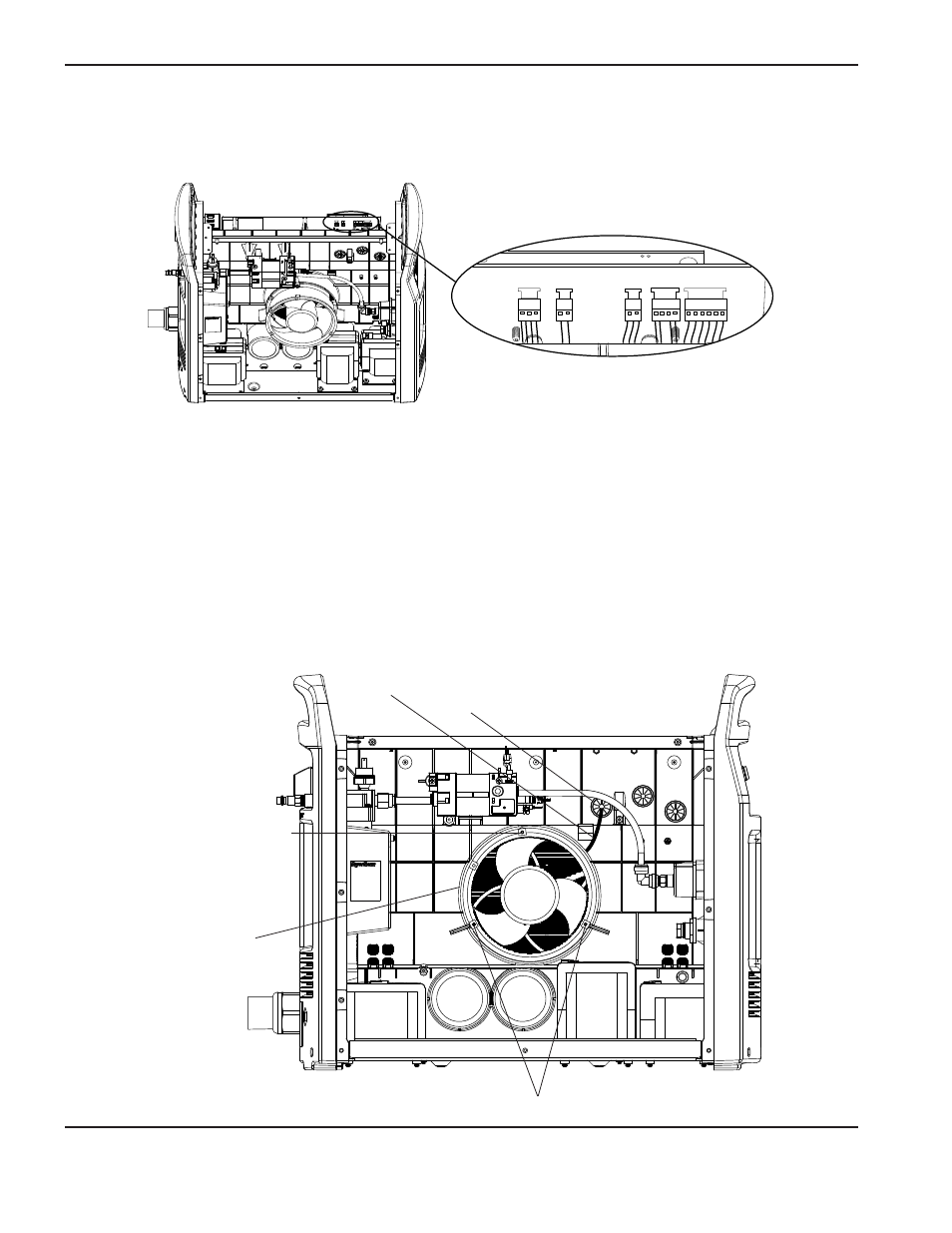

1. Débrancher le connecteur J1 de l’arrière du circuit imprimé d’alimentation.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Tirer le câble du ventilateur et le connecteur dans le passe-fil à partir du côté du ventilateur de la source de courant.
3. Retirer les trois vis de montage situées à l’arrière de la bride du ventilateur.
4. Retirer le ventilateur de la source de courant.
5. Orienter le nouveau ventilateur et serrer les trois vis de montage fournies à 23 kg cm.
6. Faire passer le câble du ventilateur dans le passe-fil.
7. Brancher le connecteur de fil du ventilateur dans le collecteur J1 du circuit imprimé d’alimentation.
Câble
du ventilateur
Emplacement de la vis de montage
Emplacement de la vis
de montage
Bride de ventilateur
Passe-fil
