9. Retirer la vis de la poignée qui fixe la poignée de l’interrupteur d’alimentation à la tige.
10. Tirer droit sur la poignée de l’interrupteur d’alimentation pour la dégager de la tige. Mettre de côté la poignée et la
vis.
11. Décoller le bord de l’étiquette de l’interrupteur à l’aide d’un couteau ou d’un tournevis plat. Si le connecteur
facultatif RS485 n’est pas installé, l’étiquette s’étend jusqu’à la droite du raccord d’entrée de gaz.
12. Décoller la totalité de l’étiquette pour exposer les quatre vis de montage qui fixent l’interrupteur d’alimentation
au panneau d’extrémité arrière.
13. Retirer les quatre vis de montage pour dégager l’interrupteur d’alimentation du panneau d’extrémité arrière.
14. Fixer le nouvel interrupteur d’alimentation au panneau arrière en serrant les quatre vis de montage fournies
à un couple de 17,3 kg cm.
15. Si le connecteur RS485 est installé, plier et déchirer la nouvelle étiquette au niveau de la perforation.
16. Retirer le dos de l’étiquette et apposer celle-ci au panneau d’extrémité arrière, en s’assurant d’aligner le trou
de l’étiquette avec le trou correspondant du panneau arrière.
17. Pousser la poignée du nouvel interrupteur d’alimentation directement sur la tige et serrer la vis de la poignée
à un couple de 10,5 kg cm.

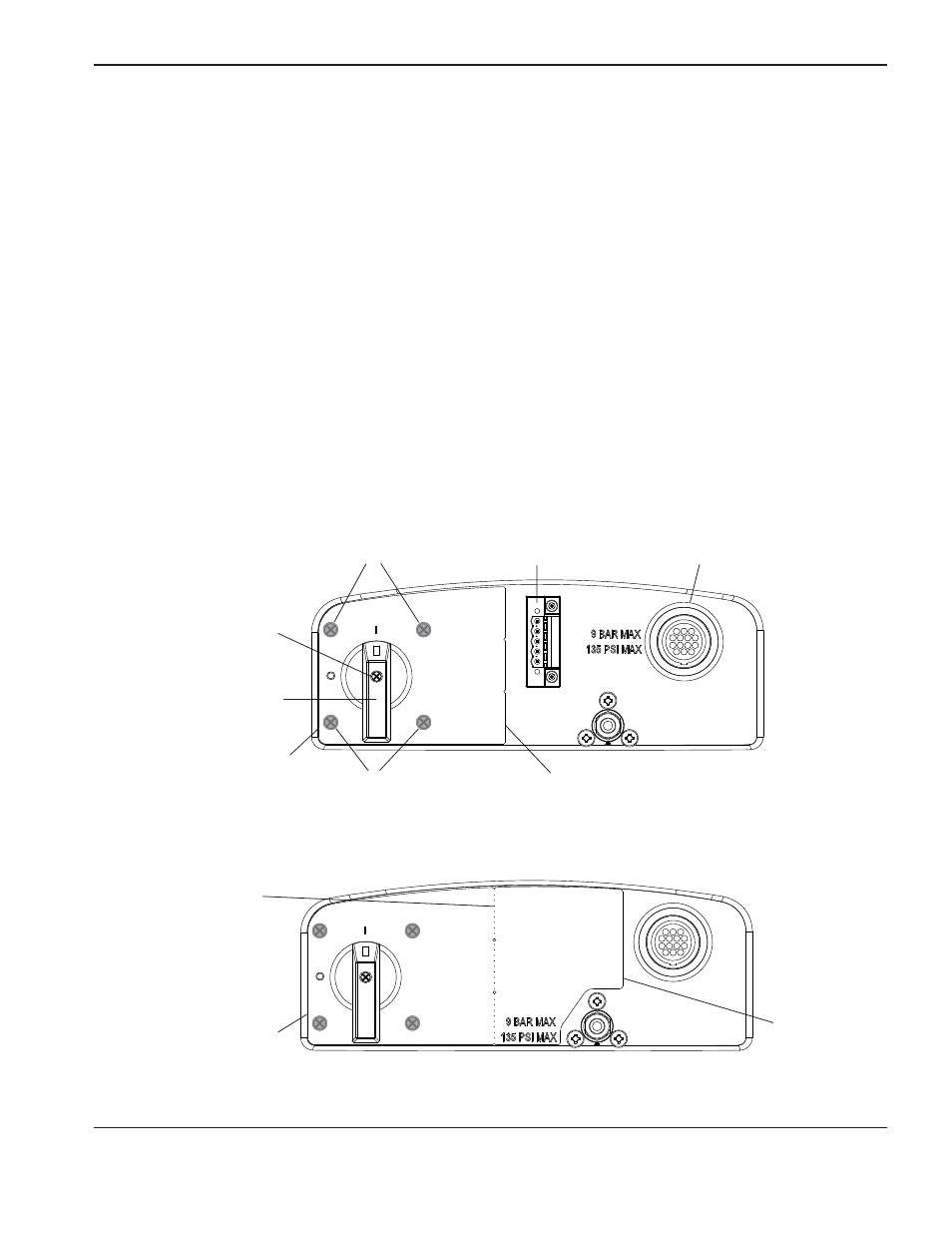

Moitié gauche de l’étiquette utilisée quand le RS485 est installé
Vis de poignée
Vis de l’interrupteur d’alimentation
(derrière l’étiquette)
Connecteur facultatif
RS485
Connecteur d’interface
CNC facultatif
Vis de l’interrupteur d’alimentation
(derrière l’étiquette)
Bord gauche de l’étiquette
Bord droit de l’étiquette
se termine à la perforation
Poignée de l’interrupteur
d’alimentation
Étiquette entière utilisée quand le connecteur RS485 n’est pas installé
Bord gauche
de l’étiquette
Perforation
de l’étiquette
Bord droit
de l’étiquette
