Remplacement des composants de la souRce de couRant
9-28
powermax
105 Manuel de service
Installation du câble d’interface série RS485
1. Décoller le bord droit de l’étiquette de l’interrupteur à l’aide d’un couteau ou d’un tournevis plat.
2. Retirer la moitié droite de l’étiquette jusqu’à la perforation.
3. Appliquer une pression sur la moitié gauche de l’étiquette tout en déchirant le côté droit. Jeter la moitié droite
de l’étiquette.
4. Acheminer le long câble, le petit connecteur en premier, dans l’orifice de montage du connecteur RS485 situé dans
le panneau d’extrémité arrière.
5. Attacher le connecteur RS485 dans l’orifice de montage du panneau arrière avec le fil rouge sur le dessus,
en serrant les deux vis à tête cylindrique n° 4 à un couple de 11,5 kg cm.

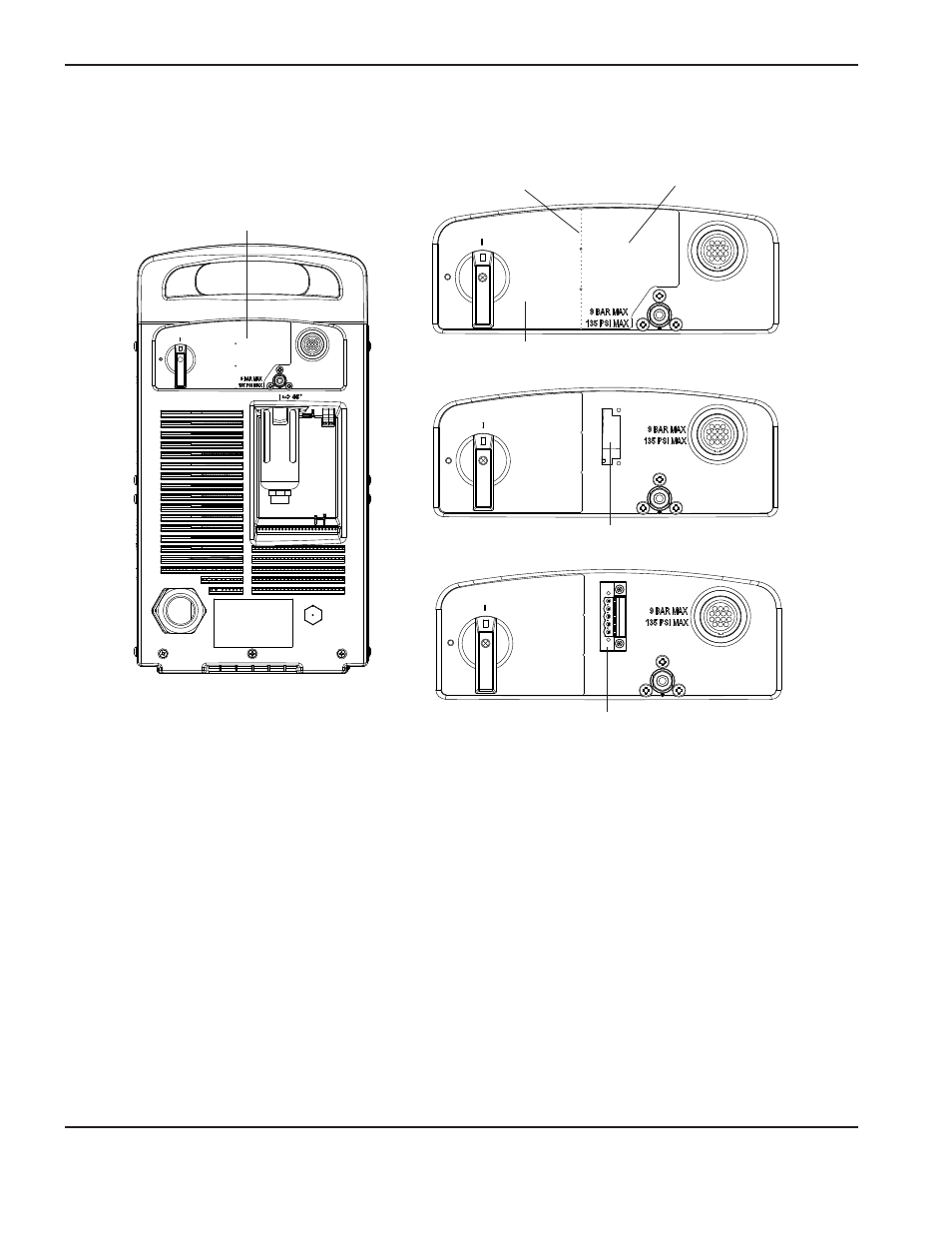

Étiquette de l’interrupteur
d’alimentation
Perforation Moitié droite de l’étiquette
Moitié gauche de l’étiquette
Orifice de montage pour le connecteur RS485
Connecteur RS485
