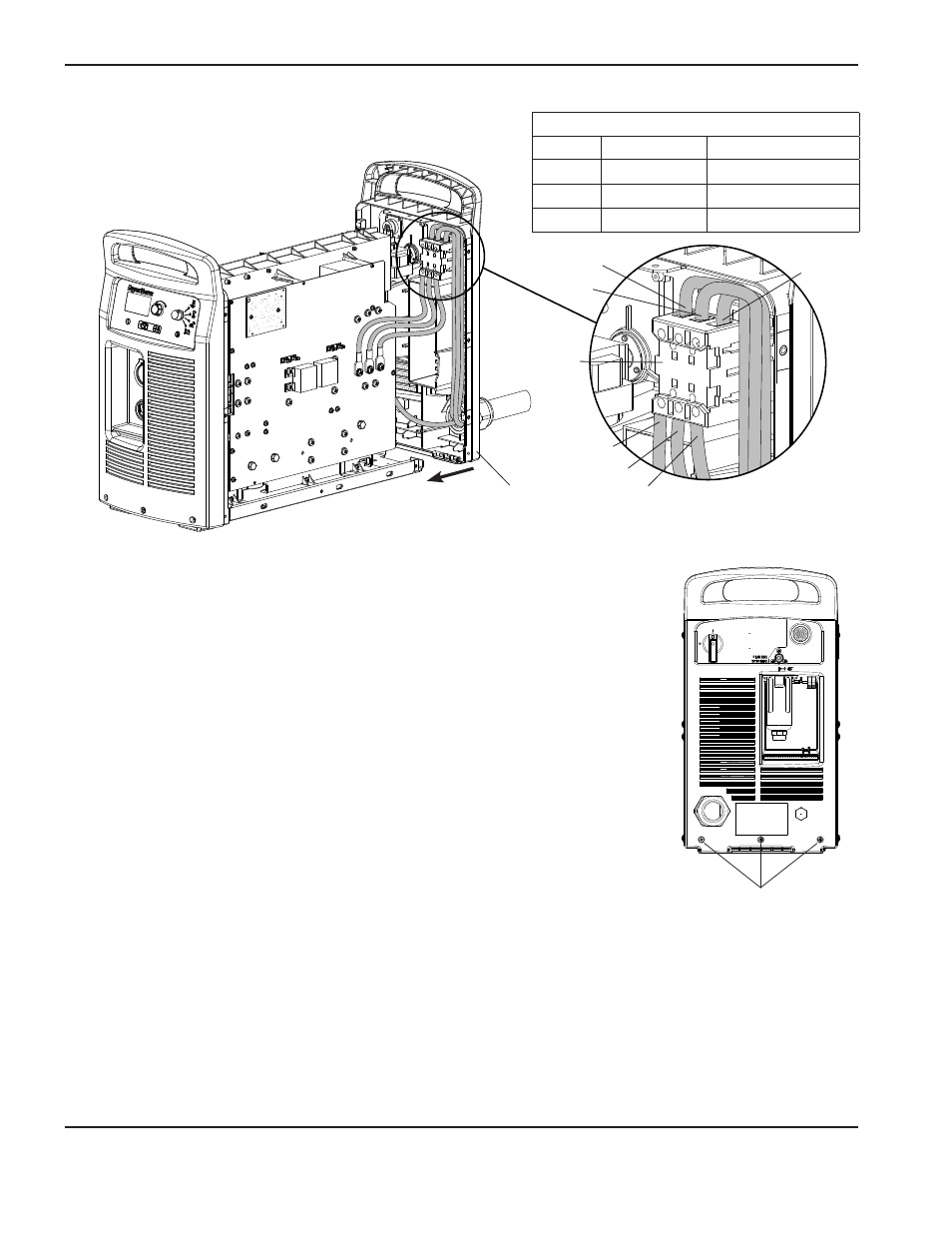

Remplacement des composants de la souRce de couRant

9-38

powermax

105 Manuel de service

Vis de montage du panneau

d’extrémité arrière

Panneau d’extrémité arrière

T1

L2

Interrupteur

d’alimentation

L3

L1

T2

T3

Connections du cordon d’alimentation

Fil

CSA

CE ou CCC

L1

Noir

Marron

L2

Blanc

Noir

L3

Rouge

Gris

18. Insérer les fils rouge et noir dans la partie supérieure de l’interrupteur auxiliaire et serrer

les vis de pression à un couple de 11,5 kg cm. Le fil rouge se connecte à la borne

« 13 » alors que le fil noir se connecte à la borne « 14 ».

19. Insérer les trois fils d’alimentation au bas de l’interrupteur d’alimentation, dans

le même ordre qu’ils ont été retirés et serrer les vis de pression T1-T2-T3 à un couple

de 23 kg cm.

20. Insérer les trois fils d’alimentation au-dessus de l’interrupteur d’alimentation, dans

le même ordre qu’ils ont été retirés et serrer les vis de pression L1-L2-L3 à un couple

de 23 kg cm.

21. Glisser le panneau d’extrémité arrière contre le châssis de la source de courant.
22. Serrer les trois vis de montage du bas du panneau d’extrémité arrière à un couple

de 23 kg cm.
