Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-83

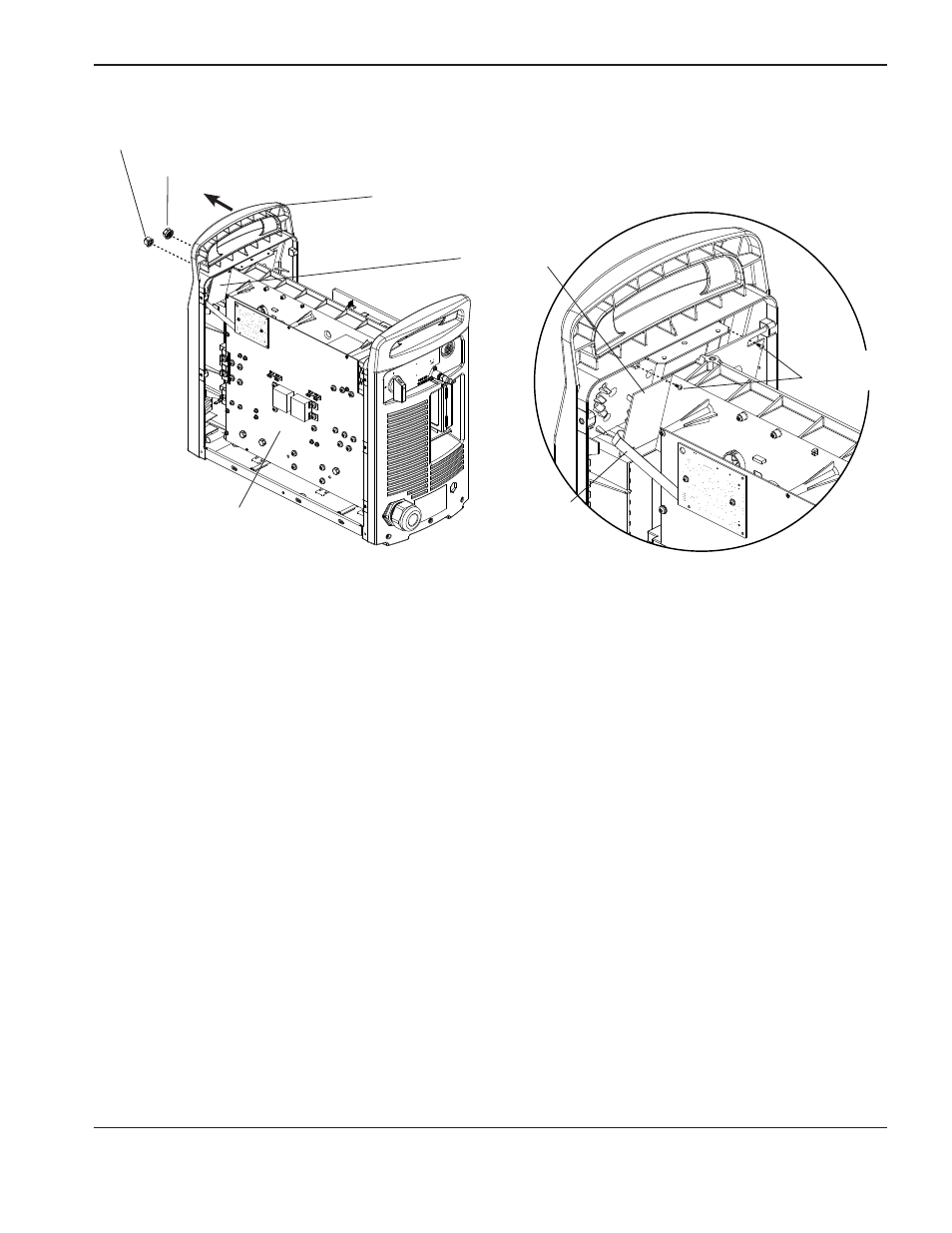

Circuit imprimé
de commande
Panneau d’extrémité avant – dessus
Bouton mode de fonctionnement
Bouton de réglage du courant
Circuit imprimé
d’alimentation
Câble plat
Vis de montage
du dessus
17. Brancher le câble plat au connecteur J6 sur le circuit imprimé de commande.
18. Tirer délicatement le haut du panneau d’extrémité avant de la source de courant et glisser le circuit imprimé
de commande en place.
19. Serrer les trois vis de montage à 8,1 kg cm.
20. Aligner le côté plat intérieur du bouton de sélection du mode de fonctionnement (avec la ligne blanche) avec le côté
plat de la tige du circuit imprimé de commande et pousser le bouton directement sur la tige.
21. Aligner le côté plat intérieur du bouton de réglage du courant avec le côté plat de la tige du circuit imprimé
de commande et pousser le bouton directement sur la tige.
