Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-23
1. Fixer le panneau du diviseur de tension à la droite du ventilateur de la source de courant en serrant deux des vis
fournies à un couple de 11,5 kg cm.
2. Retirer la fiche de plastique ronde qui couvre l’ouverture CPC du panneau arrière.
Prise en plastique CPC
sur le panneau arrière
de la source de courant
Vis (075534)
Passe-fil droit Électrovanne

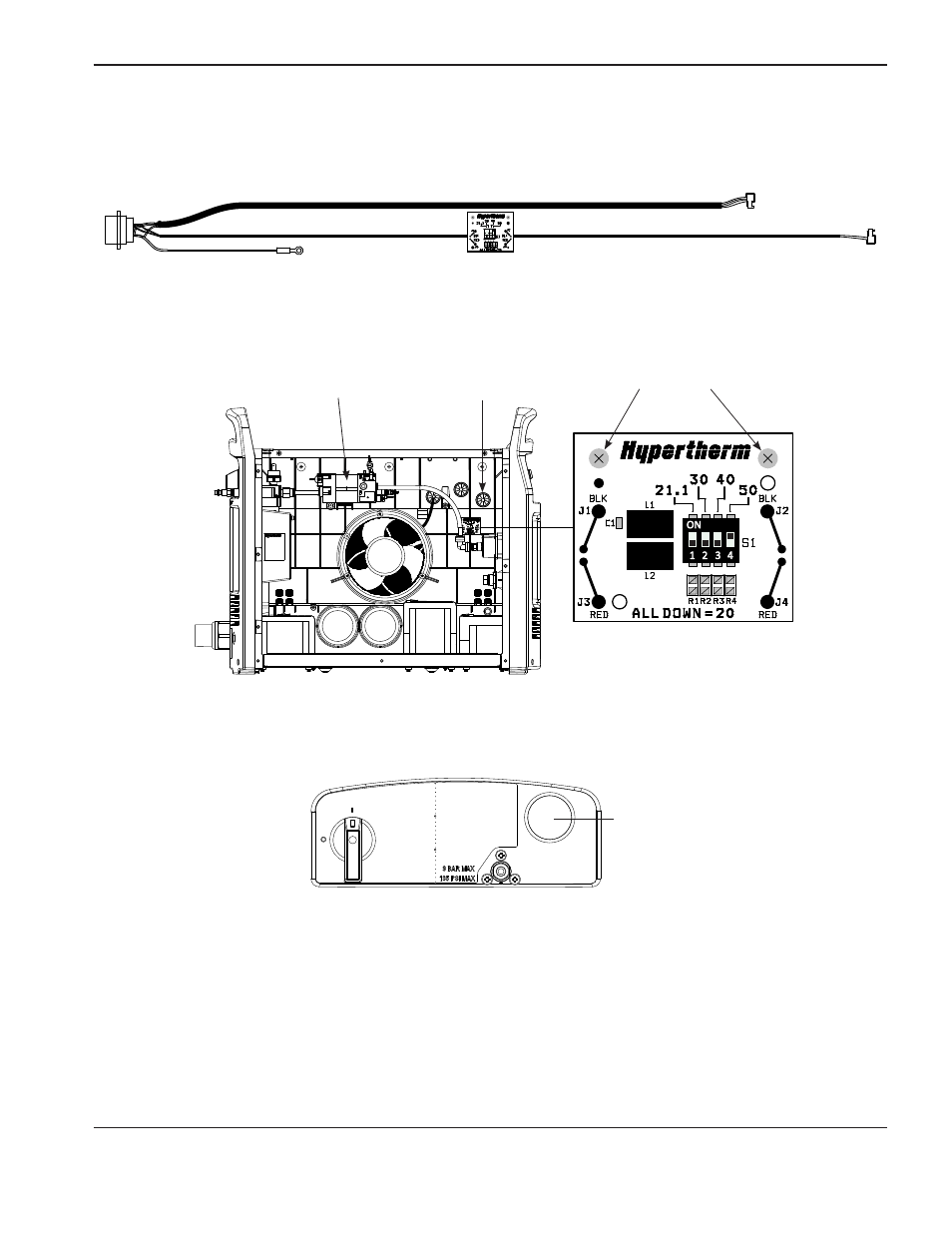

Installation du câble d’interface de la machine avec le panneau du diviseur
de tension
Panneau du diviseur de tension avec port CPC et câbles
