Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-69

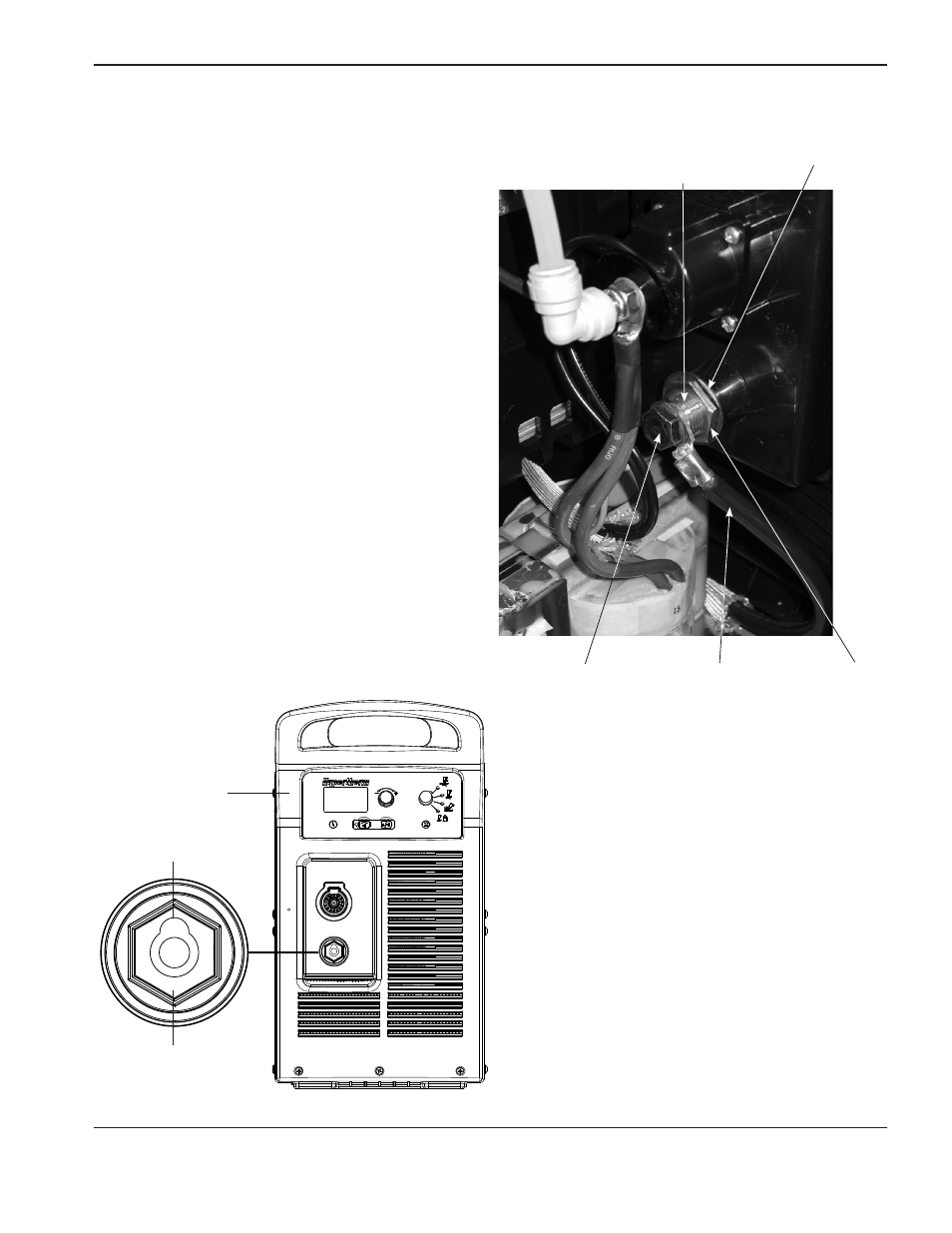

Remplacement de la prise du câble de retour
1. Retirer le boulon fixant le câble de retour à la prise
du câble de retour.
2. Retirer l’écrou et la rondelle fixant la prise du câble
de retour au panneau d’extrémité avant.
3. Pousser la prise du câble de retour dans le panneau
d’extrémité avant.
4. Pousser l’extrémité filetée de la nouvelle prise
du câble de retour dans l’ouverture du panneau
d’extrémité avant avec la rainure large sur le haut,
jusqu’à ce qu’elle soit bien en place.
5. Placer la rondelle au-dessus de la prise du câble
de retour dans la source de courant.
6. Serrer l’écrou de retenue sur la prise du câble
de retour.
7. Sécuriser le câble de retour à la prise du câble
de retour en serrant le boulon.
Rainure sur
le haut
Prise du câble
de retour
Panneau
d’extrémité avant
Boulon Écrou
Rondelle
Câble de retour
Prise du câble de retour
