Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-71
4. Débrancher le raccord instantané à 90° en poussant la bague en plastique (le plus près de l’écrou en laiton) et tirer
le raccord hors de l’écrou.
5. Débrancher le fil de l’électrode et les fils courts de l’inducteur en retirant le boulon en laiton qui sécurise la cosse
ronde à la prise à raccord rapide.
Note : le fil de l’électrode et les fils courts de l’inducteur sont pris dans le même connecteur de fil.
6. Tirer le fil de l’électrode dans la gaine de recouvrement passant dans le panneau central.
7. Glisser délicatement le haut du panneau d’extrémité avant un peu plus loin du socle de la source de courant.

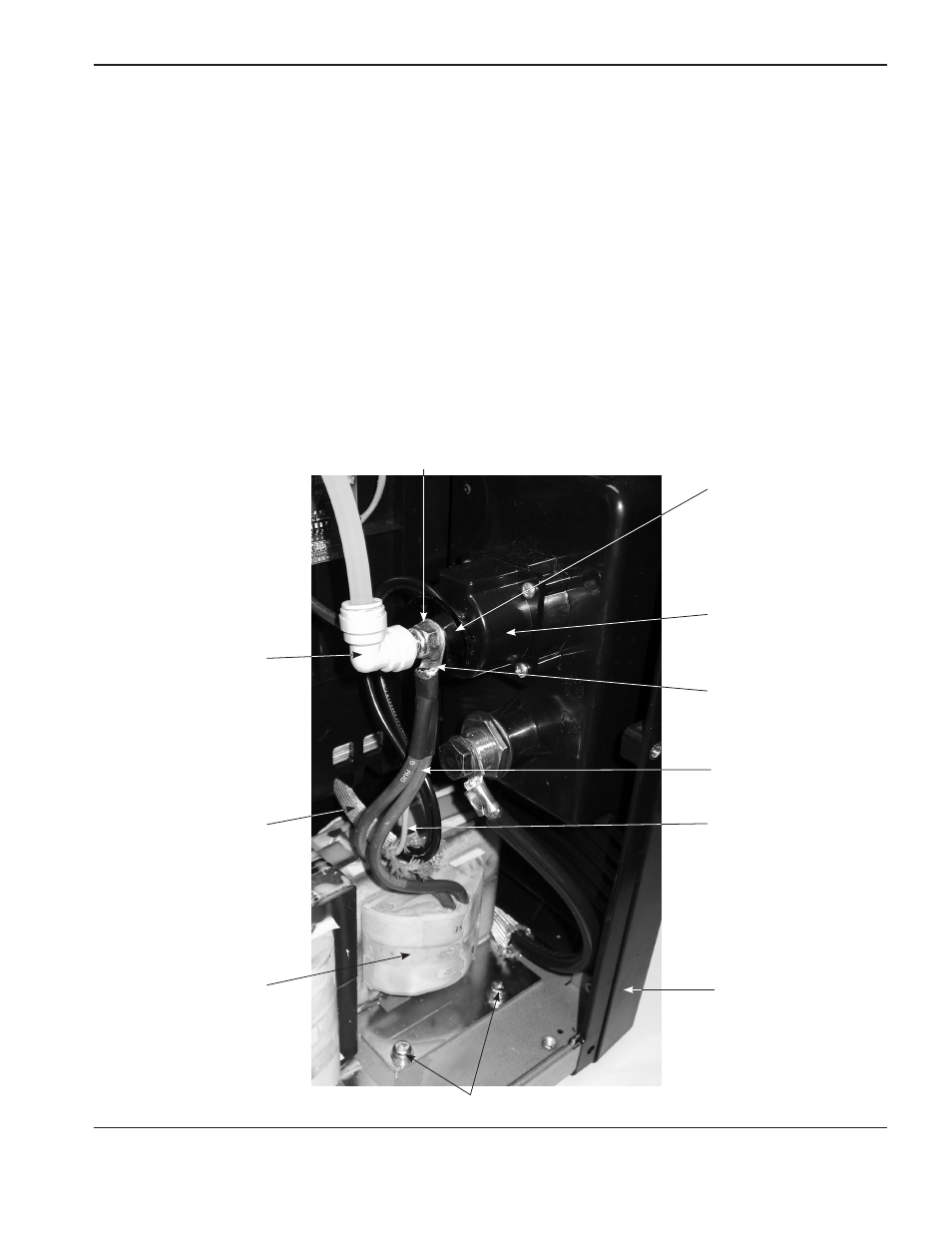

8. Retirer les deux vis de montage dans la base de l’inducteur de sortie.
Cosse ronde
Fil de l’électrode Gaine de recouvrement
Panneau d’extrémité avant
Raccord instantané à 90°
Écrou en laiton
Inducteur de sortie
Vis de montage
Fils courts de l’inducteur (2)
Boîtier du raccord rapide
Rondelle en plastique
