Dépannage et tests système
8-20
powermax
105 Manuel de service

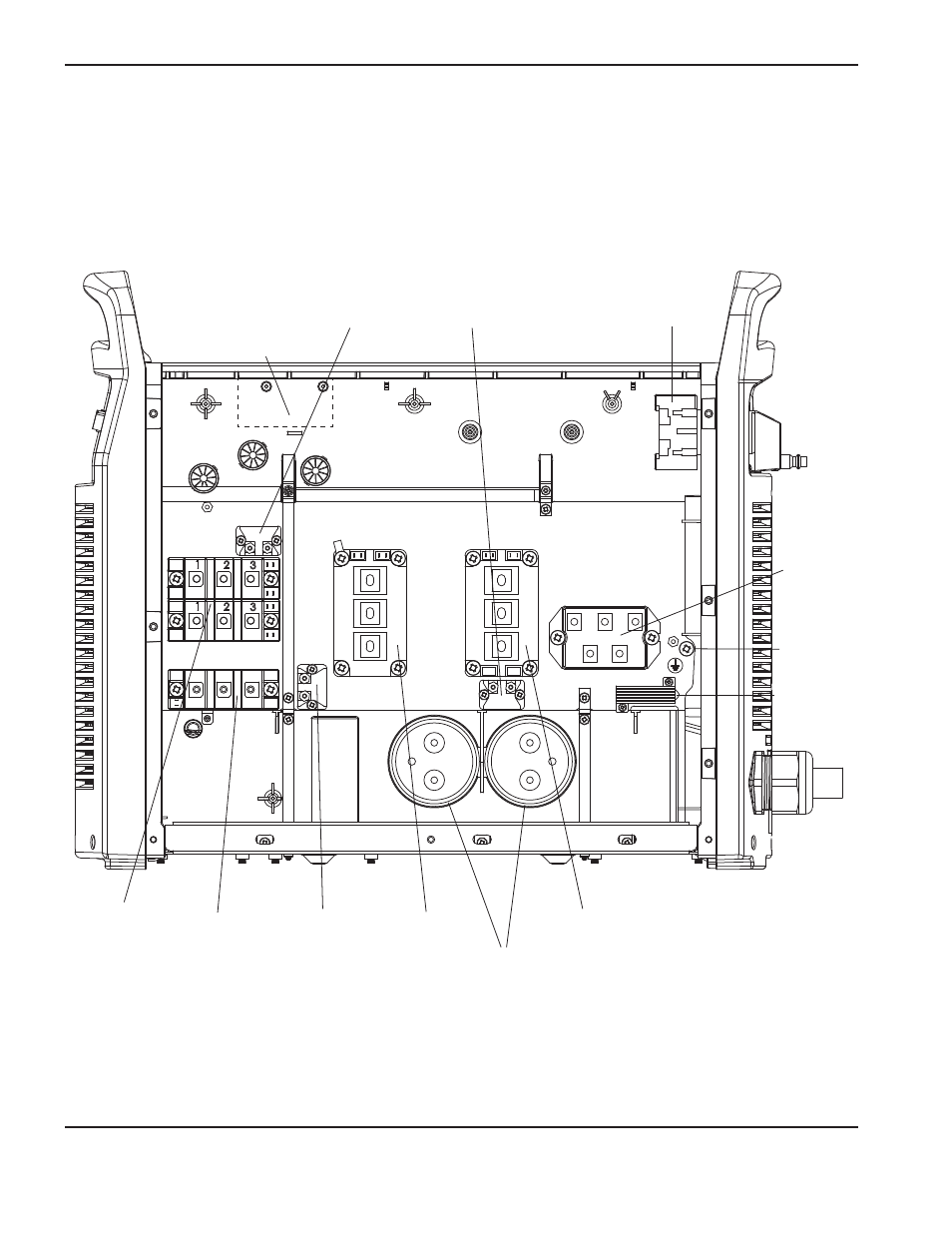

Vue d’ensemble de la source de courant (sans le circuit imprimé
d’alimentation) 200 – 600 V CSA
Interrupteur
d’alimentation (S1)
Transistor à effet
de champ en sortie
Circuit imprimé
série en option
Transistor à effet
de champ PFC
Transistor à effet
de champ
de l’onduleur
IGBT arc
pilote
Pont de diodes
en sortie
Pont
de diodes
en entrée
Module IGBT
onduleur
Condensateurs
Module IGBT PFC
Terre
Résistance
d’amortissement
