Remplacement des composants de la souRce de couRant

powermax

105 Manuel de service

9-89

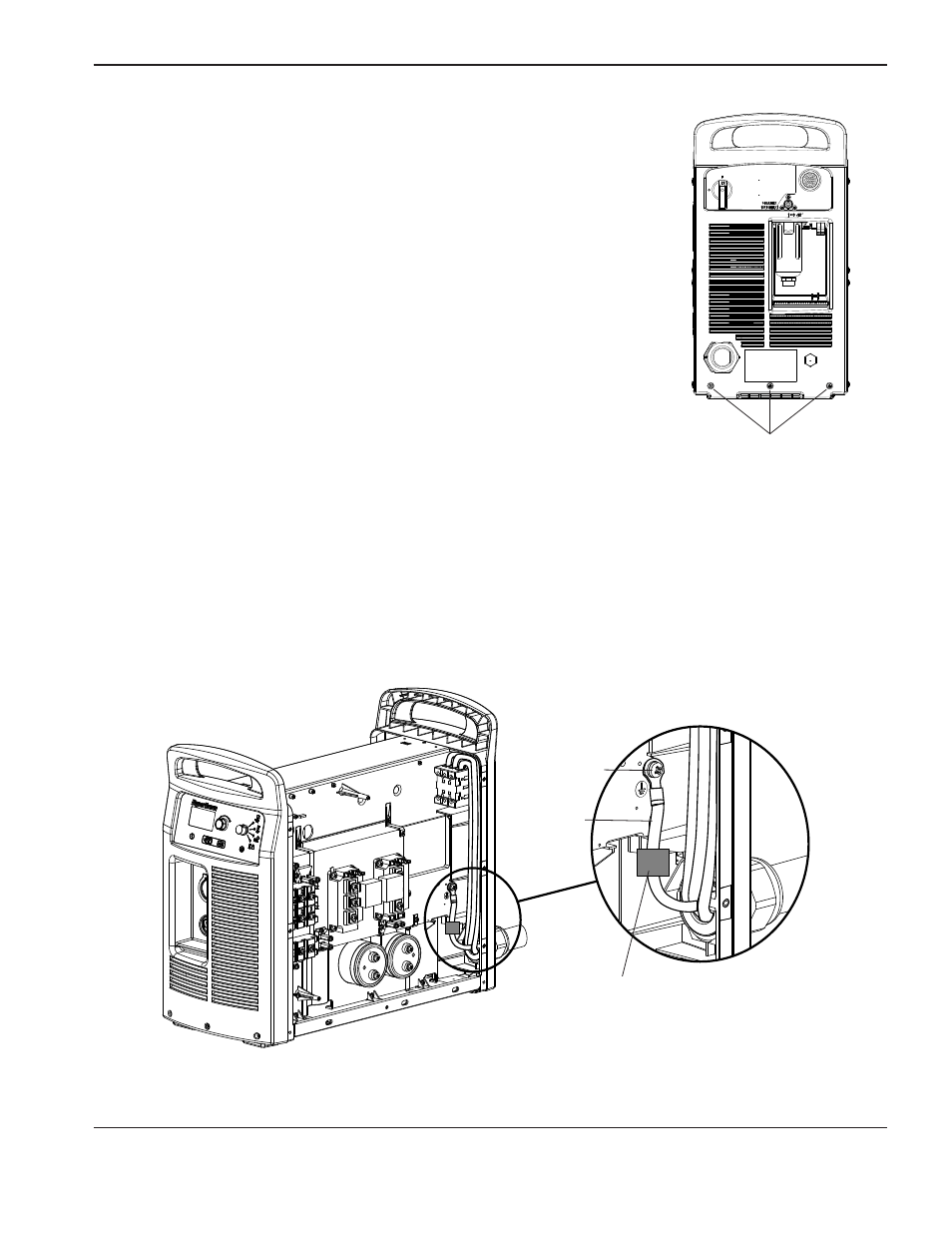

Vis de montage du panneau

d’extrémité arrière

7. Serrer les trois vis de montage fournies dans la section inférieure du panneau

d’extrémité arrière à 23 kg cm.

8. Sécuriser le fil de terre au dissipateur thermique en serrant la vis de terre à 23 kg cm.

Note : le circuit imprimé d’alimentation est retiré pour montrer la connexion du fil de terre sur le dissipateur

thermique.

Fil de terre

Vis de terre

Noyau de ferrite

(modèles CE)
